三菱PLC模擬量輸出模塊FX2N-4DA外部連接及設置
三菱FX2N-4DA為12位高精度模擬量輸出模塊，具有4個D/A輸入通道，輸出信號的類型有-10V~+10V電壓、-20mA~+20mA及0mA~+20mA電流。

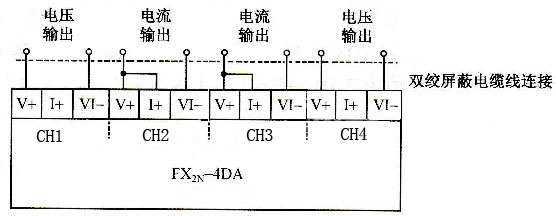

1、三菱PLC模塊FX2N-4DA模擬量輸出模塊的連接


2、FX2N-4DA模擬量輸出模塊的設置
  PLC的基本單元通過對模擬量輸出模塊中的緩沖寄存器BFM進行通信聯絡。PLC的基本單元采用FROM/TO(讀/寫)指令對特殊功能模塊的BFM進行功能設定及數據交換。
  FX2N-4DA模擬量輸出模塊的數據緩沖寄存器BFM#0~BFM#31的設置內容說明如下。

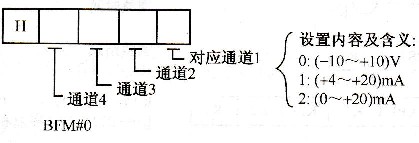

  1)、對BFM#0采用4位16進制數，設置模擬量輸出模塊1--4通道輸出信號的類型。緩沖寄存器BFM#0的設置如下圖所示。假如設置為H2110，表示輸出通道1設置為-10V--+10V電壓輸出；通道2和通道3設置為：+4mA~+20 mA電流輸出；通道4設置為0~+20mA電流輸出。

  2)、由BFM#1--BFM#4分別設置1~4通道數據緩沖寄存器，它們的初始值為零。
  3)、BFM#5為數據輸出保持緩沖寄存器，可以設置為保留數據或復位到零點值。當BFM#5被設置為H0000，PLC從運行到停止時，其運行過程中的數據被保留。若BFM#5被設置為H0011，則CH3和CH4為保持，CH1和CH2為復位到偏移量。
  4)、BFM#8和BFM#9為零點和增益值的調整功能設定。當設置為允許調整零點和增益值時，可通過指令TO將要調整的數據寫入到BFM#I0~BFM#17中。
  5)、BFM#10--BFM#17為零點和增益值的設定值(調整值)。設置值的單位是mV或μA。
  6)、BFM#20為初始化設定，被設置為1時，F(xiàn)X2N-4DA輸出模塊的全部設置變?yōu)槟J值。
  7)、BFM#21用于用戶I/O特性的允許調整設定?？梢詫⒂脩舻腎/O特性設置為“被禁止”或“被保留”。若將用戶的I/O特性設置為被保留，則用戶的I/O特性允許調整。
  8)、BFM#29錯誤狀態顯示緩沖寄存器。當特殊功能模塊產生錯誤時，利用FROM指令可以讀出錯誤信息。

  9)、BFM#30中存放的是特殊功能模塊的識別碼，F(xiàn)X2N-4DA的識別碼為K3020，可以在用戶傳送數據前，利用識別碼確認此功能模塊。
