三菱L系列PLC的高速計數模塊與外部輸出端子的配線(L系列高速計數模塊與外部輸出端子的配線)

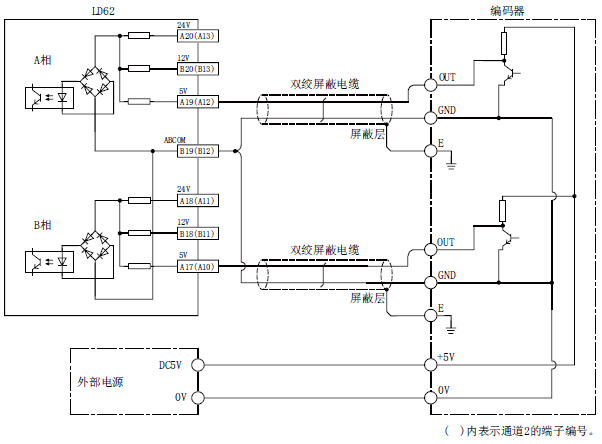

     高速計數模塊可以對通用輸入模塊的順控程序無法測量的高速脈沖的輸入數進行計數。三菱L系列高速計數模塊型號有LD62-CM、LD62D-CM。它們在使用一致輸出(EQU端子)時，為了使內部的光耦合器運行，需要配備DC10.2~30V的外部電源。其配線示例如下所示。
 [高速計數模塊(漏型輸出型)的情況下]


 *1 為了防止輸出電路中負載短路時外部設備及模塊被燒毀或破損，應對每個外部端子安裝保險絲。
