三菱Q系列基本型QCPU模塊Q01CPU外部連接
三菱Q系列基本型QCPU模塊Q01CPU外部連接
時間:2016-06-20 來源:未知 作者:admin 點擊:10140次
三菱Q系列基本型QCPU型號有Q00CPU、Q01CPU、Q00JCPU，以下給出基本型QCPU外部接線(QCPU外部連接)事項，并用圖文進行了詳細說明。(Q00CPU外部連接、Q01CPU外部連接、Q00JCPU外部連接)
Q00CPU、Q01CPU、Q00JCPU以下統稱用“基本型QCPU”。
一、電源接線

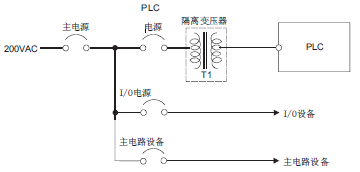

1、如下所示，將可編程控制器的電源線和用于I/O設備和電源設備的電纜分開。如果有很多噪聲，連接一個隔離變壓器。
2、在進行電源線布線時，必須在考慮了電源模塊的額定電流以及沖擊電流的基礎上，連接具有合適的熔斷/檢測特性的斷路器或者外部保險絲。
此外，單獨使用可編程控制器時，為了保護電線，建議使用10A左右的斷路器或者外部保險絲。
3、不要將兩個或者更多電源模塊的24VDC 輸出并聯在一起，給一個I/O模塊供電。并聯可能會損壞電源模塊。
4、100VAC、200VAC和24VDC電線要盡可能緊密的絞在一起。以最短的距離連接模塊。而且，為了將電壓下降減少到最小，使用盡可能粗的電線(最大2mm2)
5、不要將100VAC和24VDC電線與主電路(高電壓，大電流) 電線和I/O信號線(包括共用電纜) 捆綁在一起，同時也應避免相互靠的太近。保持臨近電線之間的間隙最少為100mm。
6、有時會發生電源浪涌導致的檢測出瞬時掉電、CPU模塊被復位的現象。對于由閃電引起的電源浪涌，按照下圖所示，連接一個浪涌吸收部。通過使用浪涌吸收器可以減少閃電的影響。
[要點說明]
1. 將用于浪涌吸收器(E1)的地和可編程控制器(E2)的地分開。
2. 選擇一個即使在最大電源電壓峰值處，電源電壓也不會超過最大電路允許電壓的浪涌吸收器。
二、I/O設備的接線
1、帶絕緣套管的壓接端子不能和端子排一起使用。
推薦使用標志管或者絕緣管套住壓接端子的電纜連接點。
2、用于連接到端子排的電纜應該是內芯為0.3 到0.75mm2，外徑最大2.8mm(0.11英寸)。
3、輸入和輸出應該相互遠離。
4、當電線不能遠離主電路電纜和電源線時，使用一組屏蔽電纜，并在可編程控制器側接地。
在某些情況中，在相反的一側接地。
5、在電線穿過管道的地方，將管道也可靠接地。
6、使24VDC 輸入電線遠離100VAC 和200VAC 電纜。
7、200m(686.67ft.) 或者更長距離的接線，將會由于線間電容而引起漏電流的增加，這可能會引起故障。
8、為了防止電擊或者運行模塊失靈，通過開關等設備，使電源可以單獨關斷，這樣使得系統可以在線更換模塊的外部電源。
9、作為防雷涌對策，應將AC 系統配線與DC 系統配線分開。
如果未采取防雷涌對策，由于雷擊等可能導致輸入輸出設備故障。

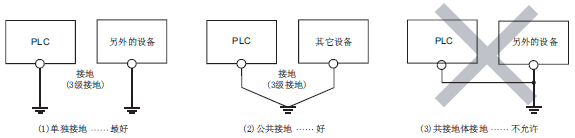

三、接地
1、在盡可能遠的地方，使用專用接地電纜。(接地電阻為100Ω或者更小。)
2、當不能進行專用接地時，使用下面所示的(2)共接地體接地。
3、對于接地電纜，使用2mm2或者更粗的電纜。
接地點的位置要盡可能靠近程序裝置，并盡可能縮短接地電纜的長度。
四、基本型QCPU與連接電源模塊接線實例分析

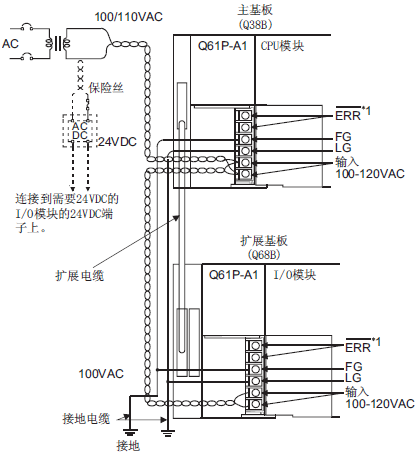

1、單電源系統
*1: 如下所述，ERR端子變?yōu)镺N/OFF。
<當電源模塊安裝在主基板上時>
當沒有AC電源輸入，發生CPU模塊停止錯誤(包括復位) 或者電源模塊的保險絲熔斷時，端子變?yōu)镺FF(打開)。
<當電源模塊安裝在擴展基板上時>
端子一直為OFF( 打開)。
[要點說明]
. 對于100/200VAC 和24VDC 電源線，使用盡可能粗的電纜(最大2mm2)。在連接端子的開始處，一定要將這些電纜絞起來。端子排的布線必須使用壓裝端子。為了防止螺絲松動時的短路，應使用厚度為0.8mm 以下的帶絕緣套的壓裝端子。此外，一個端子上最多只應連接2個壓裝端子。
. 當連接了LG端子和FG端子時，一定要將這些電纜接地。不要將LG端子和FG端子接到除了地以外的其他地方。如果連接了LG端子和FG端子，而沒有將電纜接地，則可編程控制器可能受到噪聲的影響。另外，由于LG端子有一定的電勢，操作者在接觸金屬部分時可能會觸電。
. 擴展基板的“ERR端子”不能檢測到任何系統錯誤。(“ERR端子”一直被關斷)

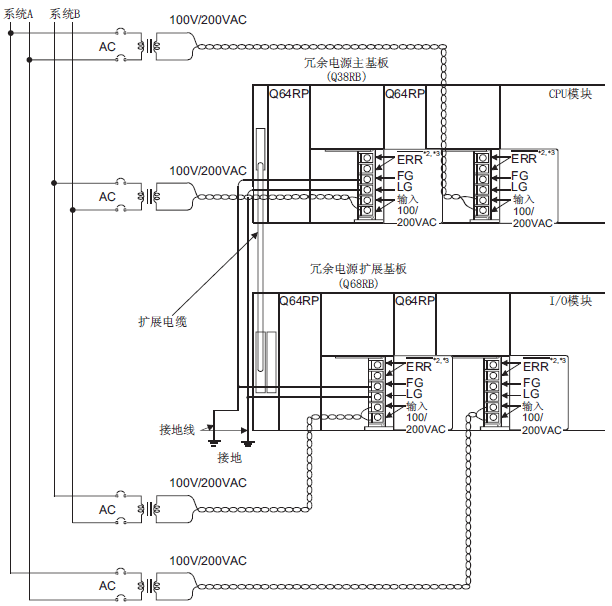

2、冗余電源系統
*2: 如下所述，ERR端子變?yōu)镺N/OFF。
<當冗余電源模塊安裝在冗余電源主基板上>
當沒有AC 電源輸入、發生CPU模塊停止錯誤(包括復位)、冗余電源模塊失效或冗余電源模塊的保險絲熔斷時，端子變?yōu)镺FF(打開)。
<當冗余電源模塊安裝在冗余電源擴展基板上>
當沒有AC電源輸入、冗余電源模塊失效或冗余電源模塊的保險絲熔斷時，端子變?yōu)镺FF(打開)。
*3 當輸入電源同時給冗余電源主基板上的冗余電源模塊和安裝在冗余電源擴展基板上的冗余電源模塊供電時，冗余電源主基板上的ERR端子的ON(短路) 時刻比冗余電源擴展基板上的ERR端子晚，因?yàn)镃PU模塊的初始化處理需要時間。
[要點說明]
. 對于100/200VAC和24VDC電源線，使用盡可能粗的電纜(最大2mm2)。在連接端子的開始處，一定要將這些電纜絞起來。端子排的布線必須使用壓裝端子。為了防止螺絲松動時的短路，應使用厚度為0.8mm 以下的帶絕緣套的壓裝端子。此外，一個端子上最多只應連接2個壓裝端子。
. 給兩個冗余電源模塊(Q64RP)分開供電(冗余電源系統)。
. 當兩個冗余電源模塊并聯運行，作為冗余電源系統時，推薦將其中一個冗余電源模塊連接到AC 電源輸入，而另一個連接到不間斷電源。
. 當連接了LG端子和FG端子時，一定要將這些電纜接地。
否則，可編程控制器可能會受到噪聲的影響。
由于LG端子的電壓是輸入電壓的一半，所以觸摸此端子可能會觸電。
五、三菱Q系列基本型QCPU接線的注意事項
1、確保將FG端子和LG端子接地到保護地導體上。否則，可能引起電擊或者錯誤的運行。
2、當在可編程控制器內接線時，檢查產品的額定電壓和端子布局。如果連接的電源和
額定值不相同，或者產品的接線不正確，可能會導致起火或者電器損壞等事故。
3、外部連接點應該用指定的工具進行壓接或者壓焊，或者正確地焊接連接點。
不良接觸可能會引起短路、起火或者錯誤的運行。
4、在指定的力矩范圍內擰緊端子螺釘。
如果端子螺釘過松，可能引起短路、起火或者錯誤的運行。
如果端子螺釘擰的過緊，可能損壞螺釘和/或者模塊，并引起散落、短路或者模塊失靈。
5、注意，不要有雜質(如鋸屑或者接線碎屑等)掉在模塊內。
這些碎屑可能引起起火、損壞或者錯誤的運行。
6、模塊頂部有一個入口防塵標簽，用于防止在接線過程中有雜質(如鋸屑或者接線碎屑等)進入模塊。
在接線過程中不要揭掉這個標簽。
在啟動系統運行之前，請揭掉這個標簽，因?yàn)樗鼤璧K熱量散發。
7、三菱公司的可編程控制器應安裝在控制盤內使用。
安裝在控制盤內的可編程控制器的電源模塊應通過中繼端子排與主電源連線。
此外，在對電源模塊進行更換及布線作業時，應由在觸電保護方面受到過良好培訓的維護人員進行操作。
三菱Q系列基本型QCPU模塊Q00CPU、Q01CPU、Q00JCPU價格好，大量現貨，歡迎選購！
Q00CPU、Q01CPU、Q00JCPU以下統稱用“基本型QCPU”。
一、電源接線
1、如下所示，將可編程控制器的電源線和用于I/O設備和電源設備的電纜分開。如果有很多噪聲，連接一個隔離變壓器。
2、在進行電源線布線時，必須在考慮了電源模塊的額定電流以及沖擊電流的基礎上，連接具有合適的熔斷/檢測特性的斷路器或者外部保險絲。
此外，單獨使用可編程控制器時，為了保護電線，建議使用10A左右的斷路器或者外部保險絲。
(基本型QCPU與電源模塊連接圖)
Q00CPU與電源模塊連接、Q01CPU與電源模塊連接、Q00JCPU與電源模塊連接3、不要將兩個或者更多電源模塊的24VDC 輸出并聯在一起，給一個I/O模塊供電。并聯可能會損壞電源模塊。
4、100VAC、200VAC和24VDC電線要盡可能緊密的絞在一起。以最短的距離連接模塊。而且，為了將電壓下降減少到最小，使用盡可能粗的電線(最大2mm2)
5、不要將100VAC和24VDC電線與主電路(高電壓，大電流) 電線和I/O信號線(包括共用電纜) 捆綁在一起，同時也應避免相互靠的太近。保持臨近電線之間的間隙最少為100mm。
6、有時會發生電源浪涌導致的檢測出瞬時掉電、CPU模塊被復位的現象。對于由閃電引起的電源浪涌，按照下圖所示，連接一個浪涌吸收部。通過使用浪涌吸收器可以減少閃電的影響。
(基本型QCPU與浪涌吸收器的連接)
Q00CPU與浪涌吸收器的連接、Q01CPU與浪涌吸收器的連接、Q00JCPU與浪涌吸收器的連接[要點說明]
1. 將用于浪涌吸收器(E1)的地和可編程控制器(E2)的地分開。
2. 選擇一個即使在最大電源電壓峰值處，電源電壓也不會超過最大電路允許電壓的浪涌吸收器。
二、I/O設備的接線
1、帶絕緣套管的壓接端子不能和端子排一起使用。
推薦使用標志管或者絕緣管套住壓接端子的電纜連接點。
2、用于連接到端子排的電纜應該是內芯為0.3 到0.75mm2，外徑最大2.8mm(0.11英寸)。
3、輸入和輸出應該相互遠離。
4、當電線不能遠離主電路電纜和電源線時，使用一組屏蔽電纜，并在可編程控制器側接地。
在某些情況中，在相反的一側接地。
(基本型QCPU與I/O設備布線)
Q00CPU與I/O設備布線、Q01CPU與I/O設備布線、Q00JCPU與I/O設備布線5、在電線穿過管道的地方，將管道也可靠接地。
6、使24VDC 輸入電線遠離100VAC 和200VAC 電纜。
7、200m(686.67ft.) 或者更長距離的接線，將會由于線間電容而引起漏電流的增加，這可能會引起故障。
8、為了防止電擊或者運行模塊失靈，通過開關等設備，使電源可以單獨關斷，這樣使得系統可以在線更換模塊的外部電源。
9、作為防雷涌對策，應將AC 系統配線與DC 系統配線分開。
如果未采取防雷涌對策，由于雷擊等可能導致輸入輸出設備故障。
三、接地
1、在盡可能遠的地方，使用專用接地電纜。(接地電阻為100Ω或者更小。)
2、當不能進行專用接地時，使用下面所示的(2)共接地體接地。
接地點的位置要盡可能靠近程序裝置，并盡可能縮短接地電纜的長度。
四、基本型QCPU與連接電源模塊接線實例分析
1、單電源系統
<當電源模塊安裝在主基板上時>
當沒有AC電源輸入，發生CPU模塊停止錯誤(包括復位) 或者電源模塊的保險絲熔斷時，端子變?yōu)镺FF(打開)。
<當電源模塊安裝在擴展基板上時>
端子一直為OFF( 打開)。
[要點說明]
. 對于100/200VAC 和24VDC 電源線，使用盡可能粗的電纜(最大2mm2)。在連接端子的開始處，一定要將這些電纜絞起來。端子排的布線必須使用壓裝端子。為了防止螺絲松動時的短路，應使用厚度為0.8mm 以下的帶絕緣套的壓裝端子。此外，一個端子上最多只應連接2個壓裝端子。
. 當連接了LG端子和FG端子時，一定要將這些電纜接地。不要將LG端子和FG端子接到除了地以外的其他地方。如果連接了LG端子和FG端子，而沒有將電纜接地，則可編程控制器可能受到噪聲的影響。另外，由于LG端子有一定的電勢，操作者在接觸金屬部分時可能會觸電。
. 擴展基板的“ERR端子”不能檢測到任何系統錯誤。(“ERR端子”一直被關斷)
2、冗余電源系統
<當冗余電源模塊安裝在冗余電源主基板上>
當沒有AC 電源輸入、發生CPU模塊停止錯誤(包括復位)、冗余電源模塊失效或冗余電源模塊的保險絲熔斷時，端子變?yōu)镺FF(打開)。
<當冗余電源模塊安裝在冗余電源擴展基板上>
當沒有AC電源輸入、冗余電源模塊失效或冗余電源模塊的保險絲熔斷時，端子變?yōu)镺FF(打開)。
*3 當輸入電源同時給冗余電源主基板上的冗余電源模塊和安裝在冗余電源擴展基板上的冗余電源模塊供電時，冗余電源主基板上的ERR端子的ON(短路) 時刻比冗余電源擴展基板上的ERR端子晚，因?yàn)镃PU模塊的初始化處理需要時間。
[要點說明]
. 對于100/200VAC和24VDC電源線，使用盡可能粗的電纜(最大2mm2)。在連接端子的開始處，一定要將這些電纜絞起來。端子排的布線必須使用壓裝端子。為了防止螺絲松動時的短路，應使用厚度為0.8mm 以下的帶絕緣套的壓裝端子。此外，一個端子上最多只應連接2個壓裝端子。
. 給兩個冗余電源模塊(Q64RP)分開供電(冗余電源系統)。
. 當兩個冗余電源模塊并聯運行，作為冗余電源系統時，推薦將其中一個冗余電源模塊連接到AC 電源輸入，而另一個連接到不間斷電源。
. 當連接了LG端子和FG端子時，一定要將這些電纜接地。
否則，可編程控制器可能會受到噪聲的影響。
由于LG端子的電壓是輸入電壓的一半，所以觸摸此端子可能會觸電。
五、三菱Q系列基本型QCPU接線的注意事項
1、確保將FG端子和LG端子接地到保護地導體上。否則，可能引起電擊或者錯誤的運行。
2、當在可編程控制器內接線時，檢查產品的額定電壓和端子布局。如果連接的電源和
額定值不相同，或者產品的接線不正確，可能會導致起火或者電器損壞等事故。
3、外部連接點應該用指定的工具進行壓接或者壓焊，或者正確地焊接連接點。
不良接觸可能會引起短路、起火或者錯誤的運行。
4、在指定的力矩范圍內擰緊端子螺釘。
如果端子螺釘過松，可能引起短路、起火或者錯誤的運行。
如果端子螺釘擰的過緊，可能損壞螺釘和/或者模塊，并引起散落、短路或者模塊失靈。
5、注意，不要有雜質(如鋸屑或者接線碎屑等)掉在模塊內。
這些碎屑可能引起起火、損壞或者錯誤的運行。
6、模塊頂部有一個入口防塵標簽，用于防止在接線過程中有雜質(如鋸屑或者接線碎屑等)進入模塊。
在接線過程中不要揭掉這個標簽。
在啟動系統運行之前，請揭掉這個標簽，因?yàn)樗鼤璧K熱量散發。
7、三菱公司的可編程控制器應安裝在控制盤內使用。
安裝在控制盤內的可編程控制器的電源模塊應通過中繼端子排與主電源連線。
此外，在對電源模塊進行更換及布線作業時，應由在觸電保護方面受到過良好培訓的維護人員進行操作。
