三菱Q173CPU/Q173CPUN系統的總體構成
三菱Q173CPU/Q173CPUN系統的總體構成
時間:2016-06-14 來源:未知 作者:admin 點擊:3098次

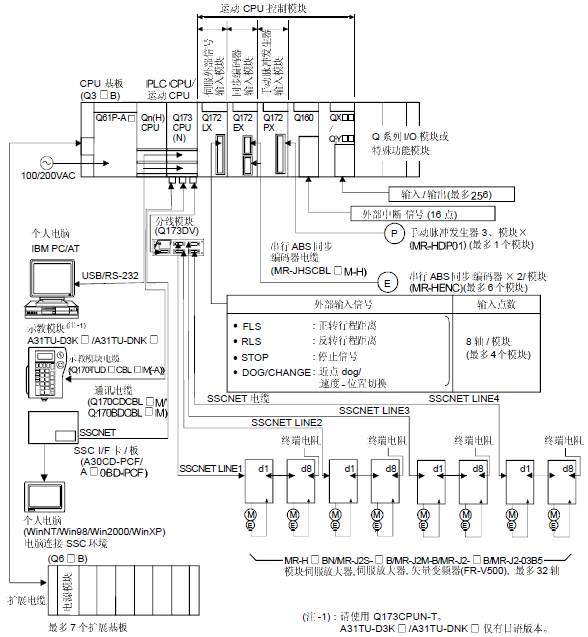

三菱Q173CPU、Q173CPUN系統的總體構成如下圖所示(Q173CPU總體構成、Q173CPUN總體構成)
[注意事項]
1、如果運動控制器或者伺服放大器異常時的動作與系統的安全方向動作不同，則需運動控制器或者伺服放大器構成一個安全的外部電路。
2、系統中應用的部件(除了運動控制器，伺服放大器，伺服電機以外的額定特性)的規格和特性必須要與運動控制器，伺服放大器，伺服電機相兼容。
3、參數設置要與運動控制器，伺服放大器，伺服電機，再生電阻規格，系統用途適應。否則保護功能可能無效。
4、使用示教模塊時，在運動CPU(Q173CPUN-T/Q172CPUN-T)和示教模塊之間需要電纜。并且在去掉示教模塊或不使用示教模塊時，要安裝短路接頭。
公司主營三菱PLC，三菱Q系列PLC大量現貨，三菱運動控制器Q173CPU、Q173CPUN價格好，歡迎選購！
[注意事項]
1、如果運動控制器或者伺服放大器異常時的動作與系統的安全方向動作不同，則需運動控制器或者伺服放大器構成一個安全的外部電路。
2、系統中應用的部件(除了運動控制器，伺服放大器，伺服電機以外的額定特性)的規格和特性必須要與運動控制器，伺服放大器，伺服電機相兼容。
3、參數設置要與運動控制器，伺服放大器，伺服電機，再生電阻規格，系統用途適應。否則保護功能可能無效。
4、使用示教模塊時，在運動CPU(Q173CPUN-T/Q172CPUN-T)和示教模塊之間需要電纜。并且在去掉示教模塊或不使用示教模塊時，要安裝短路接頭。
公司主營三菱PLC，三菱Q系列PLC大量現貨，三菱運動控制器Q173CPU、Q173CPUN價格好，歡迎選購！
本頁關鍵詞：Q173CPU總體構成,Q173CPUN總體構成
