三菱CC-Link/LT主站模塊LJ61CL12-CM的系統配置(LJ61CL12系統配置)
一、總體配置
 一個主站在滿足網絡配線規格條件的情況下可以連接多達64個遠程站。
 1、使用主站模塊的系統配置

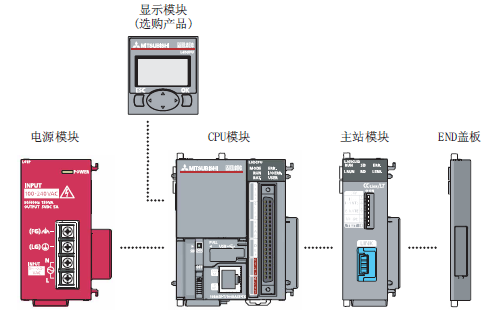

  1)、當連接到CPU模塊

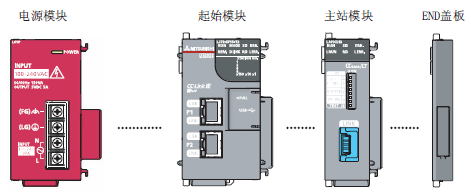

  2)、當連接到起始模塊



 2、CC-Link/LT系統配置

  遠程站不需要按站號順序連接。
  遠程站號不需要是連續的。 (空余站號不會導致數據鏈接異常)


二、適用系統
 1、可連接模塊數
  可連接模塊的數量取決于所使用的CPU模塊的I/O點數和主站模塊的I/O占用點數設置。
 2、兼容的軟件版本
  執行CC-Link/LT 診斷和進行智能功能模塊開關設置時，需要使用GX Works2。
  不能使用GX Developer。
  GX Works2 版本1.62Q或以后


三、系統配置注意事項
 1、主站模塊的位置
  主站模塊必須安裝在干線的一端。
  但是，由于可以進行T分支連接，因此看上去好像主站模塊可以安裝在干線上的任何位置。
  然而，干線長度的定義是指終端電阻之間的長度。

 2、支線分支級數
  在一個CC-Link/LT 系統中最多可配置兩個支線分支級。
  不能配置三個或更多的支線分支級。

 3、專用電源和電源適配器的安裝條件
  電源的安裝條件取決于連接的設備和配線長度。
  關于專用電源及電源適配器的安裝條件，請參閱專用電源或電源適配器的用戶手冊。
 4、防止遠程I/O模塊的不正確的輸入/輸出
  為了防止遠程I/O模塊不正確的輸入/輸出，系統設計時應考慮以下幾點:
  1)、電源ON及電源OFF時

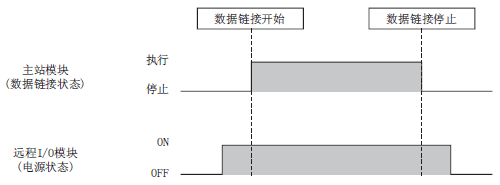

   應打開遠程I/O 模塊的電源(專用電源或電源適配器)之后，再開始數據鏈接。
   另外，應停止數據鏈接之后，再將遠程I/O模塊的電源置為OFF。

  2)、遠程I/O模塊的瞬間停電
   如果遠程I/O 模塊的供應電源(DC24V)發生了瞬停，可能會發生誤輸入。
   [原因]
   遠程I/O模塊的硬件在模塊內將電源DC24V 轉換成DC5V，并在用于自身運行。

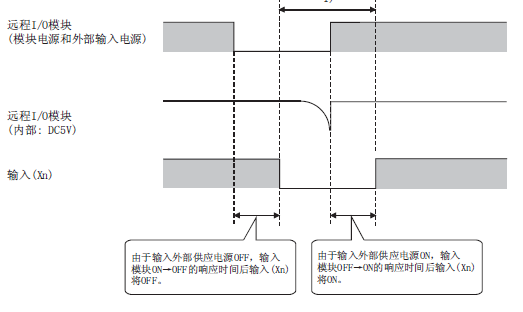

   如果遠程I/O模塊發生瞬時停電，由于(遠程I/O模塊內部電源(DC5V)變?yōu)镺FF 的時間＞(輸入模塊ON->OFF 的時間響應時間)，因此，如果數據在下圖1) 所示的時間內刷新，可能會發生誤輸入。(特別是當輸入響應時間設置為高速響應時容易發生。)



   [誤輸入的防止措施]

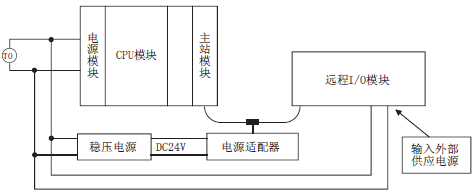

   應配線為由同一電源對電源模塊、穩壓電源和AC 輸入的輸入外部供應電源進行供電。
   a、DC輸入時

   b、AC輸入時



 5、遠程站號重復
  . 如果遠程站號重復，重復站可能會誤動作( 誤輸入/ 誤輸出)。
    在投入系統電源之前，應確認遠程站的站號不重復。
  . 根據點數模式設置與所使用的遠程站I/O點數，遠程站可能會占用多個站號。
    當使用的遠程站的I/O點數為8個以上時，應確認遠程站的站號不與下一個站號重復。


 6、連接到CC-Link/LT的CC-Link遠程站
  CC-Link遠程站不能連接到主站模塊。這樣做可能導致系統誤動作。


 7、連接CC-Link的CC-Link/LT遠程站

  CC-Link/LT遠程站不能連接到CC-Link主站。這樣做可能會導致系統故障。
