三菱PLC FX5系列CPU模塊鏈接時間的計算及方法(FX5鏈接時間、FX5通信時間)
請按照下述計算式，計算利用SLMP的通信的最小處理時間。
但是，根據網絡的負載率(線路的混合情況)、各連接設備的窗口大小、同時使用的連接數和系統結構，有時會進一步延長處理時間。請將通過下述計算式計算出的值作為僅使用1個連接進行通信的情況下的標準處理時間。
利用SLMP進行的通信的最小處理時間(批量讀取、批量寫入的情況下)
Tfs=Ke+ (Kdt×Df)+Scr×處理所需的掃描次數+對象設備的ACK處理時間
Tfs：從接收個人計算機的請求數據到CPU模塊完成處理的時間(單位：ms)*1
Ke、 Kdt：常數(參照下表)
Df：請求數據字?jǐn)?shù)+響應數據字?jǐn)?shù)(應用數據部)
Scr：掃描時間

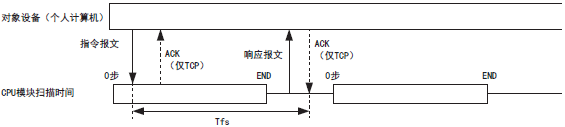

*1 從接收個人計算機的請求數據到CPU模塊完成處理的時間的時序如下所示。
┌──────┬──────┬──────┐
│通信內容 │TCP/IP通信時│UDP/IP通信時│
│ ├─┬────┼──┬───┤
│ │Ke│Kdt │Ke │Kdt │
├──────┼─┼────┼──┼───┤
│批量讀取時 │1 │0.001 │1 │0.001 │
├──────┼─┼────┼──┼───┤
│批量寫入時 │1 │0.001 │1 │0.001 │
└──────┴─┴────┴──┴───┘
［計算例1］
利用個人計算機間進行TCP/IP通信，利用SLMP的通信從本站的數據寄存器(D)中以二進制代碼的數據讀取32點的數據時從接收個人計算機的請求數據到完成處理的時間(單位：ms)
安裝站掃描時間為40ms。
Tfs=1+(0.001×32)+40×1+對象設備的ACK處理時間
［計算例2］
利用個人計算機間進行TCP/IP通信，利用SLMP的通信以二進制代碼的數據將32點的數據寫入本站的數據寄存器(D)中時從接收個人計算機的請求數據到完成處理的時間(單位：ms)
安裝站掃描時間為40ms。
Tfs=1+(0.001×32)+40×1+對象設備的ACK處理時間
