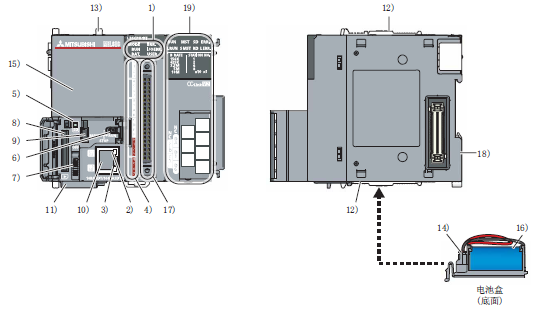

三菱L系列CPU模塊各部位的名稱注解(三菱LCPU部位名稱)

 1)
  . MODE LED：顯示CPU模塊的模式。
     亮綠燈: 普通運行模式
   綠燈閃爍: 強制模式(使用功能時)
   使用外部輸入輸出的強制ON/OFF功能、帶執行條件軟元件測試功能、通過SD存儲卡進行的CPU模塊更換功能時閃爍。
  . RUN LED：顯示CPU模塊的動作狀態。
   亮綠燈: 正常運行中
   綠燈閃爍: 在STOP狀態下進行可編程控制器寫入、未復位狀況下置為RUN時
   熄燈: 停止中或檢測出停止型出錯時
  . BAT. LED：顯示CPU模塊的電池狀態以及鎖存數據備份狀態。
   亮綠燈: 至標準ROM 的鎖存數據備份還原完成時(5秒鐘)
   綠燈閃爍: 至標準ROM 的鎖存數據備份完成時
   黃燈閃爍: 發生電池出錯時
   熄燈: 正常運行中
  . ERR. LED：顯示CPU模塊的出錯檢測狀態。
   亮紅燈: 檢測出繼續運行型出錯時
   紅燈閃爍: 檢測出停止型出錯時或執行復位時
   熄燈: 正常運行中
  . I/O ERR. LED：顯示內置I/O功能出錯檢測狀態。
   亮紅燈: 內置I/O功能中發生出錯時
   熄燈: 正常運行中
  . USER LED：顯示報警器(F)的狀態。
   亮紅燈: 報警器(F)ON時
　 熄燈: 正常時或未使用報警器(F)時
 2)、100M LED：顯示以太網中的數據傳送速度。
   亮綠燈: 以100Mbps通信中
　 熄燈: 以10Mbps通信中或未連接時
 3)、SD/RD LED：顯示以太網中的數據發送接收狀態。
　 亮綠燈: 數據發送中或接收中
　 熄燈: 數據未發送或未接收
 4)
  IN 0~IN F LEDs：顯示輸入狀態。亮綠燈(輸入信號ON時)，熄燈(輸入信號OFF時)
  OUT 0~OUT 7 LEDs：顯示輸出狀態。亮綠燈(輸出信號ON時)，熄燈(輸出信號OFF時)
 5)、SD LED：顯示SD 存儲卡的狀態。
  亮綠燈: SD 存儲卡使用中
　綠燈閃爍: SD 存儲卡準備中
　熄燈: 未使用SD 存儲卡
 6)、RUN/STOP/RESET開關：是對CPU 模塊的動作狀態進行操作的開關。
　RUN: 執行程序運算
　STOP: 停止程序運算
　RESET: 執行復位
 7)、SD 存儲卡使用停止開關是進行SD 存儲卡的拆裝時，停止存儲卡訪問的開關。
 8)、SD 存儲卡插槽是插入SD 存儲卡的插槽。
 9)、USB 連接器是用于連接支持USB 的外圍設備的連接器。(連接器類型miniB)
10)、內置以太網端口
  是用于連接支持以太網的設備的連接器。(RJ-45連接器)
  可以通過以太網用的雙絞電纜進行連接。
11)、序列號顯示部顯示額定銘牌的序列號。
12)、模塊連接用掛鉤是用于固定模塊連接的掛鉤。
13)、顯示模塊固定用掛鉤是用于將顯示模塊固定到CPU 模塊上的掛鉤。
14)、電池連接器針：是用于連接電池導線的針腳。(為了防止電池的損耗，出廠時已將導線從連接器上拆下)
15)、顯示模塊虛擬蓋板是不使用顯示模塊時安裝的虛擬蓋板。
16)、電池是使用標準RAM、停電保持功能時的備份用電池。
17)、外部設備連接用連接器(40針) 是用于連接外部設備等的輸入輸出信號線的連接器。
18)、DIN 導軌安裝用掛鉤 是用于安裝到DIN導軌上的掛鉤。

19)、內置CC-Link 部分：是由于構成CC-Link的組成部分。(僅L26CPU-BT)
