三菱微型可編程控制器FX3GA完全替換FX1N系列PLC，F(xiàn)X3GA分為Standard Model標準型和High-Spec model高性能型兩種規格。標準型針對從自動化至網絡通信的各種精密控制，具備基本的控制功能，適用于各種用途。而高性能型則更高速、更精練，具有豐富的擴展性以及高功能，實現了高速控制，對應網絡通信及數據的日志記錄。

  FX3GA的特點：是將簡便應用概念凝聚一身的一體機，優越的性價比最適合小規?？刂?，擁有可保存大量注釋的大容量存儲器，超過30000點的數據寄存器，60kHz的高速信號處理，以及更簡單的3軸定位方式。與此同時，F(xiàn)X3GA具備了靈活且豐富的擴展功能，適用于不同行業的應用控制。它可安裝功能擴展板進行使用，最多可連接4臺適配器，溫度控制和模擬量輸入輸出也非常簡單，無需編程只需適配器即可，還可4ch同時通信。

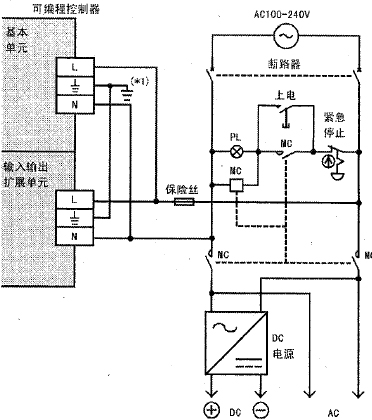

三菱FX3GA外部配線如下所示
  向基本單元、輸入輸出擴展單元所供給的電源為AC100~240V

                                                    與PLC的輸出連接的負載的電源
  *1 D類接地
   對于接地請實施以下的項目：
  . 對于接地請實施D種接地。(接地電阻100歐以下)
  . 對于接地請盡是用專用接地。
    在未彩專用接地時，請按下圖進行“共用接地”

  . 對于接地線請作用AWG14(2mm平方)以上尺寸的地線。
  . 請將接地點盡靠近PLC，接地線的長度盡量縮短。
