三菱模塊QD81DL96模塊如何進行系統配置？
三菱模塊QD81DL96模塊如何進行系統配置？
時間:2016-05-23 來源:未知 作者:admin 點擊:3207次
三菱高速數據記錄儀模塊QD81DL96模塊如何進行系統配置？(QD81DL96系統配置)
QD81DL96的系統配置主要從以下幾個方面進行說明。

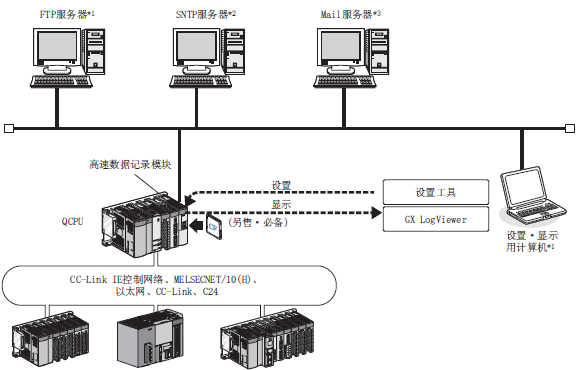

1、總體系統配置
使用高速數據記錄模塊時的總體系統配置如下所示。
訪問目標CPU：QCPU、LCPU、C語言控制器
*1: 將記錄的文件進行外部保存時必須使用此服務器。
*2: 使高速數據記錄模塊及可編程控制器CPU 的時間與標準時間同步使必須使用此服務器。
*3: 發送電子郵件使必須使用此服務器。

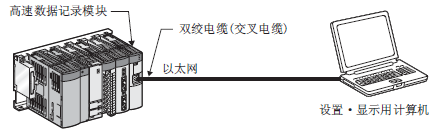

2、初始設置、維護/點檢時的系統配置
以下介紹高速數據記錄模塊的初始設置、維護/點檢時的系統配置有關內容。
3、應用時的系統配置

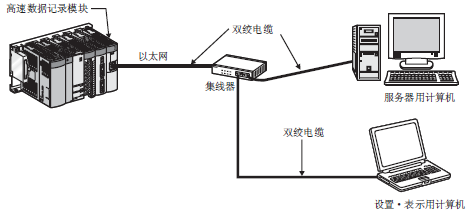

1)、經由集線器連接時
將高速數據記錄模塊與計算機通過局域網經由集線器進行連接。
經由集線器連接時，需要指定高速數據記錄模塊的IP地址。

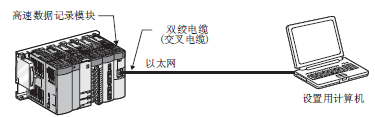

2)、直接連接時
對于高速數據記錄模塊及設置/顯示用計算機，可以不使用集線器而通過以太網電纜(交叉電纜)以1對1方式進行直接連接。
進行直接連接時，可以在無需指定高速數據記錄模塊的IP地址的狀況下進行通信。(使用廣播輪詢進行通信)
QD81DL96系統配置，三菱QD81DL96
QD81DL96的系統配置主要從以下幾個方面進行說明。
1、總體系統配置
使用高速數據記錄模塊時的總體系統配置如下所示。
訪問目標CPU：QCPU、LCPU、C語言控制器
*1: 將記錄的文件進行外部保存時必須使用此服務器。
*2: 使高速數據記錄模塊及可編程控制器CPU 的時間與標準時間同步使必須使用此服務器。
*3: 發送電子郵件使必須使用此服務器。
2、初始設置、維護/點檢時的系統配置
以下介紹高速數據記錄模塊的初始設置、維護/點檢時的系統配置有關內容。
3、應用時的系統配置
1)、經由集線器連接時
將高速數據記錄模塊與計算機通過局域網經由集線器進行連接。
經由集線器連接時，需要指定高速數據記錄模塊的IP地址。
2)、直接連接時
對于高速數據記錄模塊及設置/顯示用計算機，可以不使用集線器而通過以太網電纜(交叉電纜)以1對1方式進行直接連接。
進行直接連接時，可以在無需指定高速數據記錄模塊的IP地址的狀況下進行通信。(使用廣播輪詢進行通信)
QD81DL96系統配置，三菱QD81DL96
