三菱PLC模塊L60TCTT4-CM的外部配線及連接(L60TCTT4外部連接、L60TCTT4-CM外部連接)

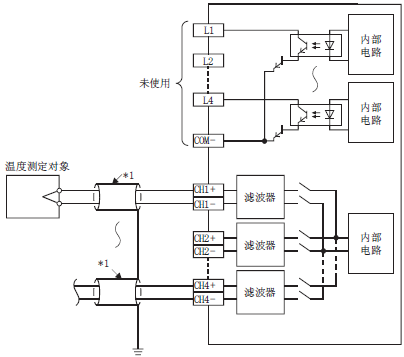

1、溫度輸入模式時
*1 電纜必須使用帶屏蔽的補償導線。
2、溫度調節模式時

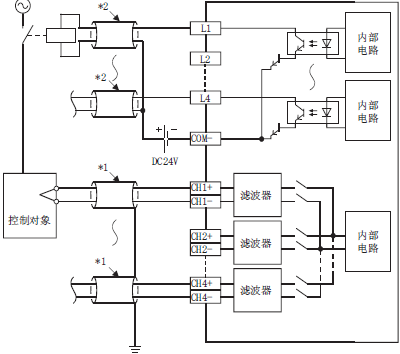

1)、標準控制時
*1 電纜必須使用帶屏蔽的補償導線。
*2 必須使用帶屏蔽的電纜。

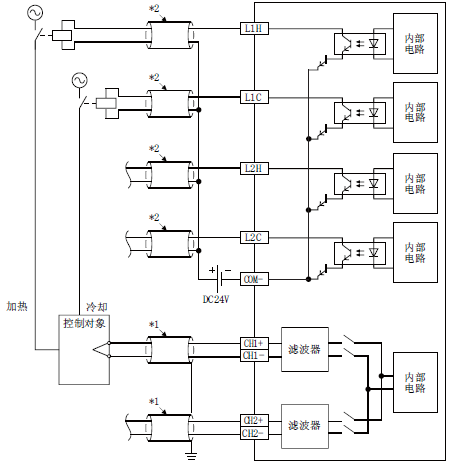

2)、加熱冷卻控制時
*1 電纜必須使用帶屏蔽的補償導線。
*2 必須使用帶屏蔽的電纜。
==========================要點說明======================

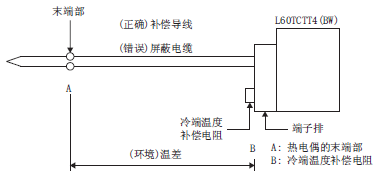

熱電偶的電纜應使用補償導線。未使用補償導線時，如果冷端溫度補償電阻與熱電偶的末端部之間有間距，由于(環境)溫差有可能導致溫度測定值(PV)異常。
=======================================================
1、溫度輸入模式時
*1 電纜必須使用帶屏蔽的補償導線。
2、溫度調節模式時
1)、標準控制時
*1 電纜必須使用帶屏蔽的補償導線。
*2 必須使用帶屏蔽的電纜。
2)、加熱冷卻控制時
*1 電纜必須使用帶屏蔽的補償導線。
*2 必須使用帶屏蔽的電纜。
==========================要點說明======================
熱電偶的電纜應使用補償導線。未使用補償導線時，如果冷端溫度補償電阻與熱電偶的末端部之間有間距，由于(環境)溫差有可能導致溫度測定值(PV)異常。
=======================================================
