三菱高速數據記錄模塊QD81DL96外部連接配線
三菱高速數據記錄模塊QD81DL96外部連接配線
時間:2016-05-16 來源:未知 作者:admin 點擊:2530次
三菱QD81DL96外部連接配線--將電纜連接到高速數據記錄模塊QD81DL96上。

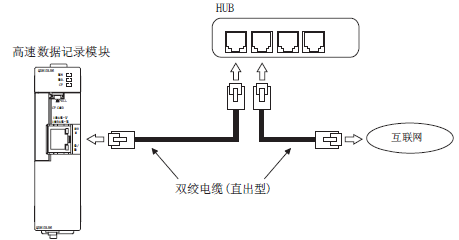

1、QD81DL96配線圖
2、配線注意事項
作為充分發揮高速數據記錄模塊功能達到高可靠性的系統的條件之一，需要進行不易受噪聲影響的配線。
(1) 100BASE-TX、10BASE-T 的安裝工程需要充分的安全措施。
應與包含連接電纜的末端處理、干線電纜等的施工的專業工程技術人員商談。
(2) 應使用滿足下述各標準的10BASE-T/100BASE-TX 連接電纜。
(3) 連接器附近的電纜彎曲半徑應為電纜外徑*4以上。
(4) 對于對象設備一側的連接，應在確認對象設備的規格的基礎進行連接。
在100BASE-TX 連接的高速通信(100Mbps)中，由于安裝環境中除可編程控制器以外的設備等的高頻噪聲的影響，有可能發生通信出錯。
構建網絡系統時高速數據記錄模塊一側防止高頻噪聲影響的措施如下所示。
(1) 配線連接
. 雙絞電纜的配線中，不要與主電路及動力線等捆扎在一起，也不要靠得過近。
. 應將雙絞電纜放入導管中。
(2) 電纜
. 在易于受到噪聲影響的環境中，應使用屏蔽雙絞電纜(STP電纜)。
(3) 10Mbps 通信
. 應將與高速數據記錄模塊相連接的對象設備更改為10Mbps產品，以數據傳送速度10Mbps進行通信。
1、QD81DL96配線圖
2、配線注意事項
作為充分發揮高速數據記錄模塊功能達到高可靠性的系統的條件之一，需要進行不易受噪聲影響的配線。
(1) 100BASE-TX、10BASE-T 的安裝工程需要充分的安全措施。
應與包含連接電纜的末端處理、干線電纜等的施工的專業工程技術人員商談。
(2) 應使用滿足下述各標準的10BASE-T/100BASE-TX 連接電纜。
(3) 連接器附近的電纜彎曲半徑應為電纜外徑*4以上。
(4) 對于對象設備一側的連接，應在確認對象設備的規格的基礎進行連接。
在100BASE-TX 連接的高速通信(100Mbps)中，由于安裝環境中除可編程控制器以外的設備等的高頻噪聲的影響，有可能發生通信出錯。
構建網絡系統時高速數據記錄模塊一側防止高頻噪聲影響的措施如下所示。
(1) 配線連接
. 雙絞電纜的配線中，不要與主電路及動力線等捆扎在一起，也不要靠得過近。
. 應將雙絞電纜放入導管中。
(2) 電纜
. 在易于受到噪聲影響的環境中，應使用屏蔽雙絞電纜(STP電纜)。
(3) 10Mbps 通信
. 應將與高速數據記錄模塊相連接的對象設備更改為10Mbps產品，以數據傳送速度10Mbps進行通信。
