三菱FX5UC與終端模塊的輸入輸出接線圖(FX5UC終端輸入接線實例)
一、FX5UC終端模塊的輸入接線例

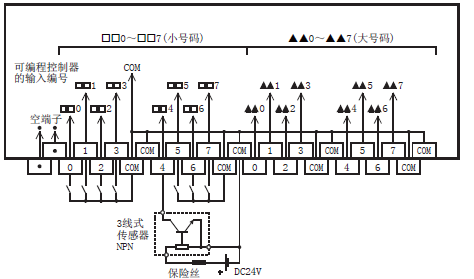

1、FX-16E-TB、FX-32E-TB
連接機型: FX5UC-32MT/D、FX5-C32EX/D、FX5-C32ET/D

2、FX-16E-TB/UL、FX-32E-TB/UL
連接機型: FX5UC-32MT/DSS、FX5-C32EX/DS、FX5-C32ET/DSS

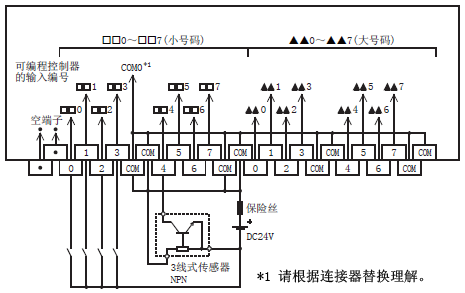

1)、漏型接線時

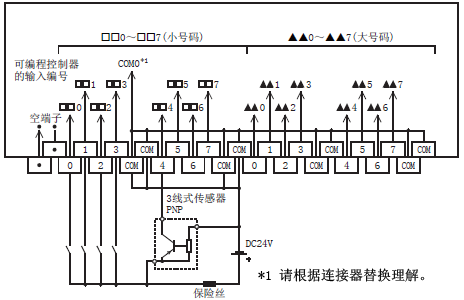

2)、源型接線時

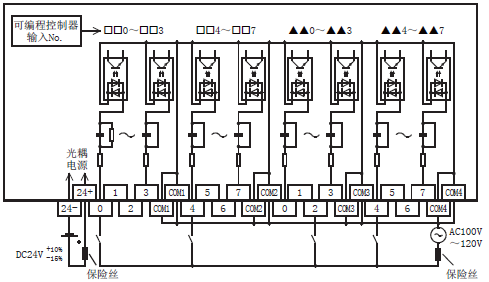

3、FX-16EX-A1-TB
連接機型: FX5UC-32MT/D、FX5-C32EX/D、FX5-C32ET/D

二、終端模塊的輸出接線例

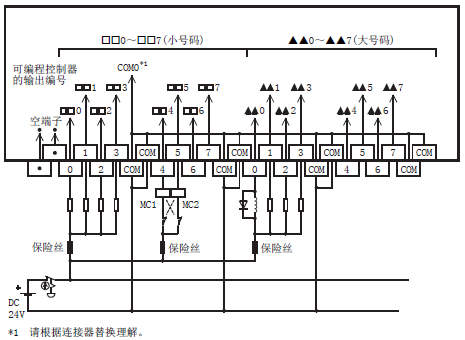

1、FX-16E-TB、FX-32E-TB
連接機型: FX5UC-32MT/D、FX5-C32EYT/D、FX5-C32ET/D

2、FX-16E-TB/UL、FX-32E-TB/UL
連接機型: FX5UC-32MT/DSS、FX5-C32EYT/DSS、FX5-C32ET/DSS

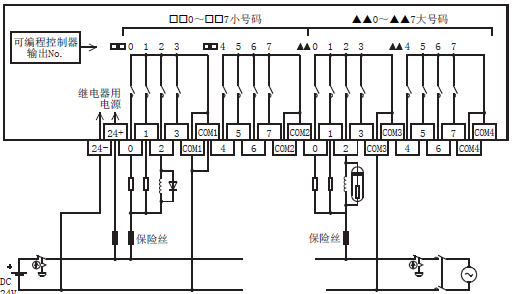

3、FX-16EYR-TB、FX-16EYR-ES-TB/UL
連接機型: FX5UC-32MT/D、FX5-C32EYT/D、FX5-C32ET/D

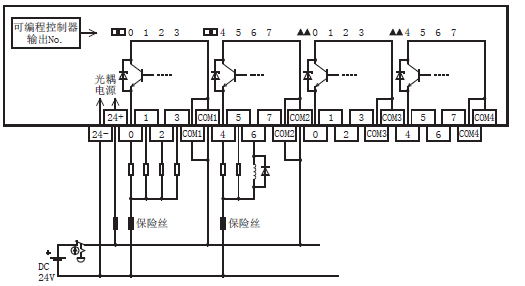

4、FX-16EYT-TB
連接機型: FX5UC-32MT/D、FX5-C32EYT/D、FX5-C32ET/D

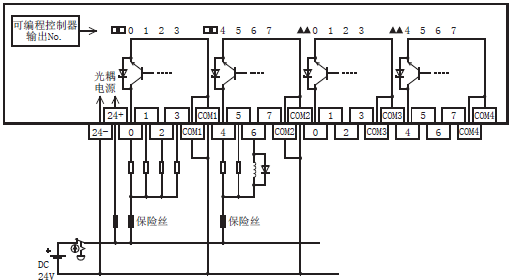

5、FX-16EYT-ES-TB/UL
連接機型: FX5UC-32MT/DSS、FX5-C32EYT/DSS、FX5-C32ET/DSS

6、FX-16EYT-ESS-TB/UL
連接機型: FX5UC-32MT/DSS、FX5-C32EYT/DSS、FX5-C32ET/DSS

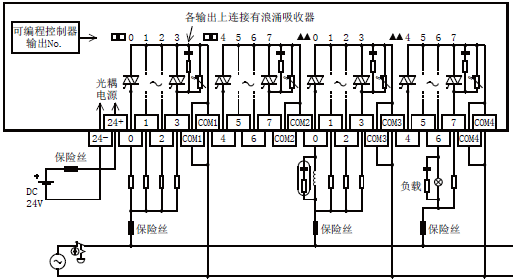

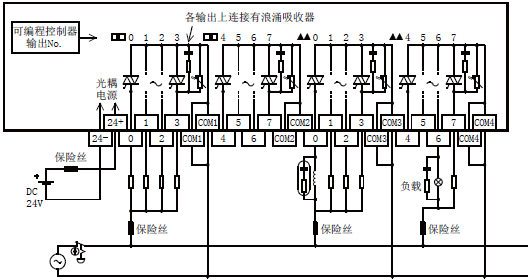

7、FX-16EYS-TB
連接機型: FX5UC-32MT/D、FX5-C32EYT/D、FX5-C32ET/D

8、FX-16EYS-ES-TB/UL
連接機型: FX5UC-32MT/DSS、FX5-C32EYT/DSS、FX5-C32ET/DSS

一、FX5UC終端模塊的輸入接線例
1、FX-16E-TB、FX-32E-TB
連接機型: FX5UC-32MT/D、FX5-C32EX/D、FX5-C32ET/D

2、FX-16E-TB/UL、FX-32E-TB/UL
連接機型: FX5UC-32MT/DSS、FX5-C32EX/DS、FX5-C32ET/DSS
1)、漏型接線時

2)、源型接線時

3、FX-16EX-A1-TB
連接機型: FX5UC-32MT/D、FX5-C32EX/D、FX5-C32ET/D

二、終端模塊的輸出接線例
1、FX-16E-TB、FX-32E-TB
連接機型: FX5UC-32MT/D、FX5-C32EYT/D、FX5-C32ET/D

2、FX-16E-TB/UL、FX-32E-TB/UL
連接機型: FX5UC-32MT/DSS、FX5-C32EYT/DSS、FX5-C32ET/DSS

3、FX-16EYR-TB、FX-16EYR-ES-TB/UL
連接機型: FX5UC-32MT/D、FX5-C32EYT/D、FX5-C32ET/D

4、FX-16EYT-TB
連接機型: FX5UC-32MT/D、FX5-C32EYT/D、FX5-C32ET/D

5、FX-16EYT-ES-TB/UL
連接機型: FX5UC-32MT/DSS、FX5-C32EYT/DSS、FX5-C32ET/DSS

6、FX-16EYT-ESS-TB/UL
連接機型: FX5UC-32MT/DSS、FX5-C32EYT/DSS、FX5-C32ET/DSS

7、FX-16EYS-TB
連接機型: FX5UC-32MT/D、FX5-C32EYT/D、FX5-C32ET/D

8、FX-16EYS-ES-TB/UL
連接機型: FX5UC-32MT/DSS、FX5-C32EYT/DSS、FX5-C32ET/DSS
