三菱PLC FX5系列CPU模塊的存儲器構成(FX5存儲器構成)

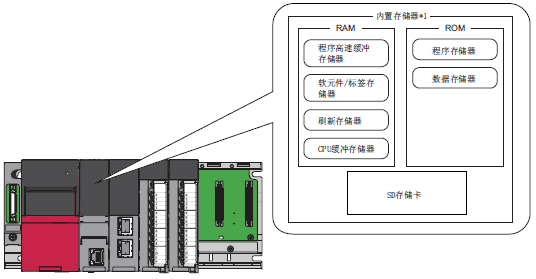

FX5系列CPU模塊的存儲器構成圖如下所示。
*1 內置存儲器是CPU模塊中內置的存儲器的總稱。
1、程序存儲器/程序高速緩沖存儲器
是用于存儲CPU模塊運算時必要的程序的存儲器。在以下時機，將程序存儲器的內容傳送至程序高速緩沖存儲器(進行程序運算的存儲器)中執行。
. 電源ON時
. 復位操作時
1)、用途
存儲程序文件、FB(功能塊)文件的執行程序。執行程序中，包含有指令代碼及聲明、注解等。
2)、配置的數據
程序存儲器中，僅配置了程序文件、FB文件中存在的執行程序部分。
3)、數據的配置及寫入/讀取操作時的流程

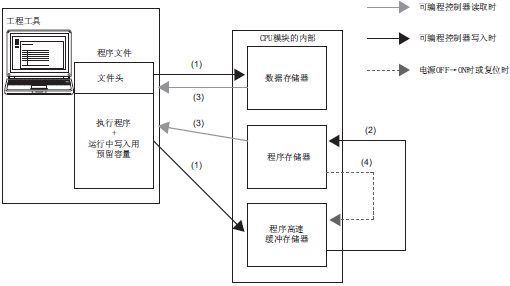

程序存儲器及程序高速緩沖存儲器的數據配置及可編程控制器寫入及讀取操作時的流程如下所示。
(1) 可編程控制器的寫入時，將執行程序+運行中寫入預留容量寫入到程序存儲器中，將文件頭寫入到數據存儲器中。
(2) 程序高速緩沖存儲器寫入完成后，將自動傳送至程序存儲器中。
(3) 可編程控制器讀取時，將執行程序+運行中寫入預留容量從程序存儲器中讀取，將文件頭從數據存儲器中讀取。
(4) 電源OFF->ON時或復位時，將程序存儲器的內容傳送至程序高速緩沖存儲器中執行。
2、軟元件/標簽存儲器
軟元件/標簽存儲器中有以下區域。
┌───────────┐
│ 軟元件區域 │
├────┬──────┤
│ │標簽區域 │
│標簽區域├──────┤
│ │鎖存標簽區域│
├────┴──────┤
│ 局部軟元件區域 │
├───────────┤
│ 文件存儲區域 │
└───────────┘
各區域中配置的數據如下所示。
┌───────────┬──────────────┐
│區城 │用途 │
├───────────┼──────────────┤
│軟元件區域 │用戶軟元件 │
├────┬──────┼──────────────┤
│標簽區域│標簽區域 │全局標簽、局部標簽 │
│ ├──────┼──────────────┤
│ │鎖存標簽區域│鎖存指定的全局標簽、局部標簽│
├────┴──────┼──────────────┤
│局部軟元件區域 │局部軟元件(變址寄存器除外) │
├───────────┼──────────────┤
│文件存儲區城 │文件寄存器文件等 │
└───────────┴──────────────┘
對于存儲文件寄存器文件的區域中存儲的文件寄存器文件，可以以文件單位進行寫入及讀取。
3、數據存儲器
是存儲參數文件及軟元件注釋文件或用戶任意文件夾/文件等的存儲器。通過參數文件及軟元件注釋文件等的工程工具寫入數據時，將被存儲到“$MELPRJ$”文件夾中?！?MELPRJ$”文件夾在存儲器初始化后將被創建。此外，“$MELPRJ$”文件夾不能刪除。(文件夾內存在的文件夾可以刪除。)
4、刷新存儲器
是存儲與智能功能模塊的刷新通信中使用的數據的存儲器。
5、CPU緩沖存儲器
是以太網功能及多CPU之間數據通信中使用的存儲器。
6、SD存儲卡
是存儲使用了SD存儲卡的功能中創建的文件夾/文件及用戶任意的文件夾/文件的存儲器。文件夾構成與數據存儲器相同。但是，在SD存儲卡中，“$MELPRJ$”文件夾在SD存儲卡變?yōu)榭梢允褂脮r(shí)(安裝時)將被創建。
FX5系列CPU模塊的存儲器構成圖如下所示。
*1 內置存儲器是CPU模塊中內置的存儲器的總稱。
1、程序存儲器/程序高速緩沖存儲器
是用于存儲CPU模塊運算時必要的程序的存儲器。在以下時機，將程序存儲器的內容傳送至程序高速緩沖存儲器(進行程序運算的存儲器)中執行。
. 電源ON時
. 復位操作時
1)、用途
存儲程序文件、FB(功能塊)文件的執行程序。執行程序中，包含有指令代碼及聲明、注解等。
2)、配置的數據
程序存儲器中，僅配置了程序文件、FB文件中存在的執行程序部分。
3)、數據的配置及寫入/讀取操作時的流程
程序存儲器及程序高速緩沖存儲器的數據配置及可編程控制器寫入及讀取操作時的流程如下所示。
(1) 可編程控制器的寫入時，將執行程序+運行中寫入預留容量寫入到程序存儲器中，將文件頭寫入到數據存儲器中。
(2) 程序高速緩沖存儲器寫入完成后，將自動傳送至程序存儲器中。
(3) 可編程控制器讀取時，將執行程序+運行中寫入預留容量從程序存儲器中讀取，將文件頭從數據存儲器中讀取。
(4) 電源OFF->ON時或復位時，將程序存儲器的內容傳送至程序高速緩沖存儲器中執行。
2、軟元件/標簽存儲器
軟元件/標簽存儲器中有以下區域。
┌───────────┐
│ 軟元件區域 │
├────┬──────┤
│ │標簽區域 │
│標簽區域├──────┤
│ │鎖存標簽區域│
├────┴──────┤
│ 局部軟元件區域 │
├───────────┤
│ 文件存儲區域 │
└───────────┘
各區域中配置的數據如下所示。
┌───────────┬──────────────┐
│區城 │用途 │
├───────────┼──────────────┤
│軟元件區域 │用戶軟元件 │
├────┬──────┼──────────────┤
│標簽區域│標簽區域 │全局標簽、局部標簽 │
│ ├──────┼──────────────┤
│ │鎖存標簽區域│鎖存指定的全局標簽、局部標簽│
├────┴──────┼──────────────┤
│局部軟元件區域 │局部軟元件(變址寄存器除外) │
├───────────┼──────────────┤
│文件存儲區城 │文件寄存器文件等 │
└───────────┴──────────────┘
對于存儲文件寄存器文件的區域中存儲的文件寄存器文件，可以以文件單位進行寫入及讀取。
3、數據存儲器
是存儲參數文件及軟元件注釋文件或用戶任意文件夾/文件等的存儲器。通過參數文件及軟元件注釋文件等的工程工具寫入數據時，將被存儲到“$MELPRJ$”文件夾中?！?MELPRJ$”文件夾在存儲器初始化后將被創建。此外，“$MELPRJ$”文件夾不能刪除。(文件夾內存在的文件夾可以刪除。)
4、刷新存儲器
是存儲與智能功能模塊的刷新通信中使用的數據的存儲器。
5、CPU緩沖存儲器
是以太網功能及多CPU之間數據通信中使用的存儲器。
6、SD存儲卡
是存儲使用了SD存儲卡的功能中創建的文件夾/文件及用戶任意的文件夾/文件的存儲器。文件夾構成與數據存儲器相同。但是，在SD存儲卡中，“$MELPRJ$”文件夾在SD存儲卡變?yōu)榭梢允褂脮r(shí)(安裝時)將被創建。
