三菱伺服放大器MR-JE-B的過負載保護特性
三菱伺服放大器MR-JE-B的過負載保護特性
時間:2016-05-05 來源:未知 作者:admin 點擊:2878次
三菱伺服放大器MR-JE-B中裝有電子熱繼電器以對伺服電機、伺服放大器及伺服電機電源線做過負載保護(MR-JE-B過負載保護、三菱伺服過負載保護)。
進行超出如圖a所示的電子熱繼電器保護曲線的過負載運行時，會發生[AL.50 過負載1]，因機械沖擊等原因?qū)е滤欧糯笃鞒掷m(xù)數秒有最大電流流過時，會發生[AL.51 過載2]。請使用圖表實線或虛線左側區域?qū)?yīng)的負載。
用于升降軸等發生不平衡轉矩的機械時，請把不平衡轉矩控制在額定轉矩的70%以下。
該伺服放大器內置有伺服電機過載保護功能。(以伺服放大器額定電流的110%為基準決定伺服電機過載電流(full load current))

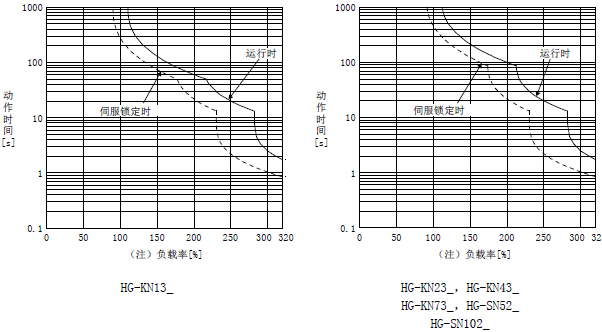

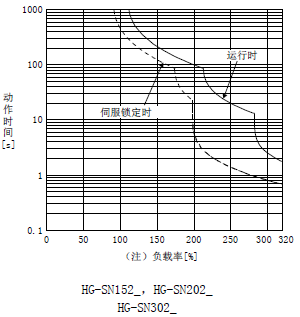

以上(圖a)為電子熱繼電器保護特性
============================注意=======================
在伺服電機停止?fàn)顟B(tài)(鎖定伺服狀態)或30r/min以下的低速運行狀態下，異常頻繁的進行會發生額定100%以上轉矩的運行時，即使在電子熱繼電器保護范圍內，伺服放大器也可能會發生故障。
=======================================================
進行超出如圖a所示的電子熱繼電器保護曲線的過負載運行時，會發生[AL.50 過負載1]，因機械沖擊等原因?qū)е滤欧糯笃鞒掷m(xù)數秒有最大電流流過時，會發生[AL.51 過載2]。請使用圖表實線或虛線左側區域?qū)?yīng)的負載。
用于升降軸等發生不平衡轉矩的機械時，請把不平衡轉矩控制在額定轉矩的70%以下。
該伺服放大器內置有伺服電機過載保護功能。(以伺服放大器額定電流的110%為基準決定伺服電機過載電流(full load current))
以上(圖a)為電子熱繼電器保護特性
============================注意=======================
在伺服電機停止?fàn)顟B(tài)(鎖定伺服狀態)或30r/min以下的低速運行狀態下，異常頻繁的進行會發生額定100%以上轉矩的運行時，即使在電子熱繼電器保護范圍內，伺服放大器也可能會發生故障。
=======================================================
