FX5UC系列三菱PLC電源接線怎么連？
FX5UC系列三菱PLC電源接線怎么連？
時間:2016-04-29 來源:未知 作者:admin 點擊:5632次
FX5UC三菱PLC的電源接線例(FX5UC電源接線)
對FX5UC CPU模塊等，供給DC24V電源。使用專用連接器進行供電。

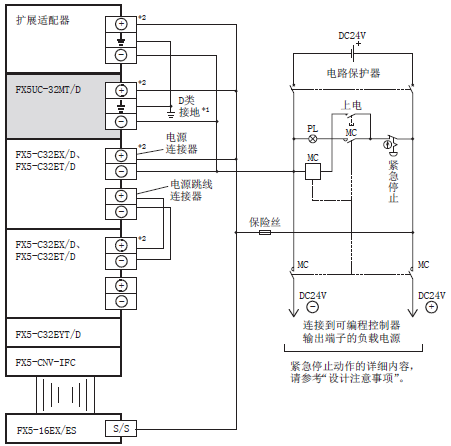

1、FX5UC-32MT/D的電源接線例
*1 接地電阻請設在100Ω以下。
*2 各模塊、擴展適配器的電源建議使用同一電源。使用不同電源時，請與CPU模塊同時或先于CPU模塊上電。切斷電源時，請確認系統安全，然后同時斷開CPU模塊的電源。有的擴展模塊沒有電源端子。

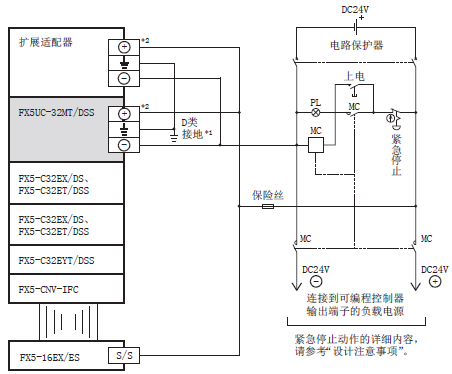

2、FX5UC-32MT/DSS的電源接線例
*1 接地電阻請設在100Ω以下。
對FX5UC CPU模塊等，供給DC24V電源。使用專用連接器進行供電。
1、FX5UC-32MT/D的電源接線例
*1 接地電阻請設在100Ω以下。
*2 各模塊、擴展適配器的電源建議使用同一電源。使用不同電源時，請與CPU模塊同時或先于CPU模塊上電。切斷電源時，請確認系統安全，然后同時斷開CPU模塊的電源。有的擴展模塊沒有電源端子。
2、FX5UC-32MT/DSS的電源接線例
*1 接地電阻請設在100Ω以下。
*2 各模塊、擴展適配器的電源建議使用同一電源。使用不同電源時，請與CPU模塊同時或先于CPU模塊上電。切斷電源時，請確認系統安全，然后同時斷開CPU模塊的電源。有的擴展模塊沒有電源端子。
FX5UC產品型號有：
?FX5UC-32MT/D：基本單元,內置16入(漏型)/16出(晶體管漏型),DC電源
?FX5UC-32MT/DSS：基本單元,內置16入(源型/漏型)/16出(晶體管源型),DC電源
