FX5UC三菱PLC接線時有哪些注意事項？(FX5UC接線)

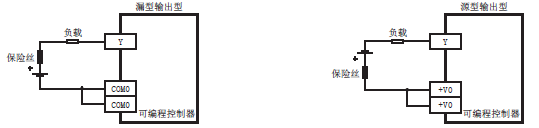

1、針對負載短路的保護回路
當連接在輸出端子上的負載短路時，有可能會燒壞輸出元器件或者印刷線路板。請?jiān)谳敵鲋屑尤肫鸨Ｗo(hù)作用的保險絲。此外，請選用容量約為負載電流2倍的負載驅動用電源。
2、使用電感性負載時的觸點保護回路
連接電感性負載時，根據具體情況，必要時請?jiān)谪?fù)載中并聯二極管(續流用)。請使用符合下述規格的二極管。
. 反向電壓：負載電壓的5~10倍
. 正向電流：負載電流以上
3、三菱PLC互鎖

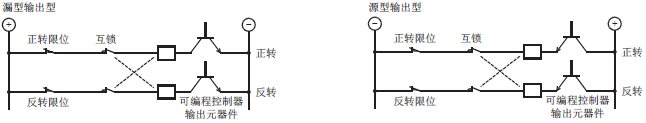

對于同時接通后會引起危險的正反轉用接觸器之類的負載，請?jiān)诳删幊炭刂破鲀?nèi)的程序中進行互鎖，同時還需要如下圖所示在可編程控制器外部采取互鎖的措施。
1、針對負載短路的保護回路
當連接在輸出端子上的負載短路時，有可能會燒壞輸出元器件或者印刷線路板。請?jiān)谳敵鲋屑尤肫鸨Ｗo(hù)作用的保險絲。此外，請選用容量約為負載電流2倍的負載驅動用電源。
2、使用電感性負載時的觸點保護回路
連接電感性負載時，根據具體情況，必要時請?jiān)谪?fù)載中并聯二極管(續流用)。請使用符合下述規格的二極管。
. 反向電壓：負載電壓的5~10倍
. 正向電流：負載電流以上
3、三菱PLC互鎖
對于同時接通后會引起危險的正反轉用接觸器之類的負載，請?jiān)诳删幊炭刂破鲀?nèi)的程序中進行互鎖，同時還需要如下圖所示在可編程控制器外部采取互鎖的措施。
