三菱PLC模塊A1S62DA布線上的注意事項及與外部設備間的布線
1、A1S62DA布線時的注意事項
  為了充分發揮A1S62DA的功能，使系統保持高的可靠性，其必要條件之一就是防止外部電線受噪聲的影響。
 下面敘述進行A1S62D外部布線時的注意事項。
 1)、請勿把主電路及高壓電線靠近控制線和信號線或包扎在一起。否則會容易受到噪聲干擾、浪涌噪聲及感應的影響。
 2)、請把屏蔽線或屏蔽電纜的屏蔽接地于一點。


2、A1S62DA和外部設備間的布線

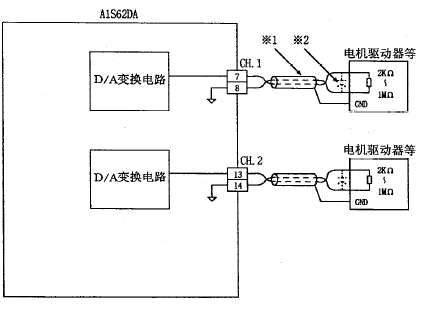

 1)、電壓輸出時的外部設備的布線實例圖

  *1 請使用2芯雙絞屏蔽線。
  *2 當外部電線產生噪聲干擾或微波的影響時，請?jiān)谕獠垦b置的輸入端子上連接0.1~0.47uF25WV的電容器。

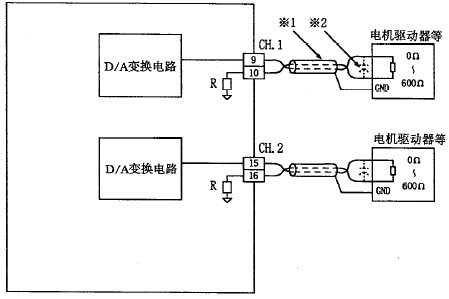

 2)、電流輸出時的外部設備的布線實例圖

  *1 請使用2芯雙絞屏蔽線。
  *2 當外部電線產生噪聲干擾或微波的影響時，請?jiān)谕獠垦b置的輸入端子上連接0.1~0.47uF25WV的電容器。


3、要點說明
 1)、同一信道不能同時使用電壓和電流輸出。
    如同時使用，則會使內部元件損環，所以，務請脫開所有不使用的端子。

 2)、使用電流輸出時，不能與I-(COM)共用的設備相連接。否則，就會變得不能正常輸出。
