三菱PLC定位模塊FX2N-20GM連接器的使用
1、I/O連接器
 I/O連接器的針腳陣列如下所示。

 所有具有相同名宇的端子在內部是短路的(如COM1-COM1,VIN-VIN等)。
 不要對“·”端子進行接線。


2、電源連接器
 向FX2N-20GM供電的是產品附帶的特殊電源電纜。FX2N-20GM和伺服放大器的接地端是公共地。

 在FX2N-20GM的外部安裝安全電路,以便外部電源發生故障時,整位個系統能安全工作。


3、I/O擴展連接器
 FX2NC系列的擴展模塊(不包括繼電器輸出型)可連接到FX2N-20GM。
 通過使用FX2NC-CNV-F，也可連接FX2N系列的擴展模塊。(不包括繼電器輸出型)
 增加點為48個或更少。假定同時開啟率為50%或更小。如果同時使用率為50%或更小，則可向系統增加48個點。


 I/O擴展連接器的連接步驟如下(依據上圖)：
  1)、打開FX2n-20GM右側的擴展蓋。
  2)、將擴展模塊的夾子插人鎖孔，并將它們輕輕地向一起按壓。
  3)、拉下鎖以將單元固定到位置。
  4)、以同樣的方式連接其它擴展模塊。


4、與PLC的連接
 當連接到FX2NC PLC時

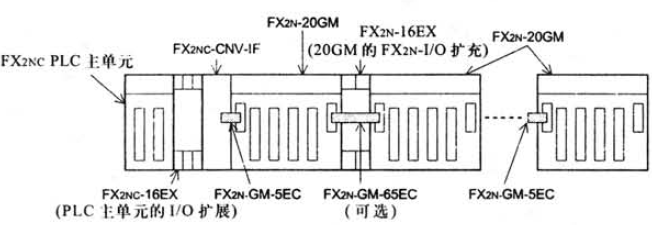

 使用FX2N-GM-5EC電纜，將FX2N-20GM連接到FX2N PLC上。當需要較長距離時，每個系統可使用一個FX2N-GM-65EC電纜。為了連接到FX2NC PLC, ,后要使用FX2NC-CNV-F?？蓪?個模塊連接到一個FX2N PLC, 4個模塊連接到一個FX2NC PLC上。
