三菱PLC模塊  FX3U-1PG與MR-J4-□A的連接圖

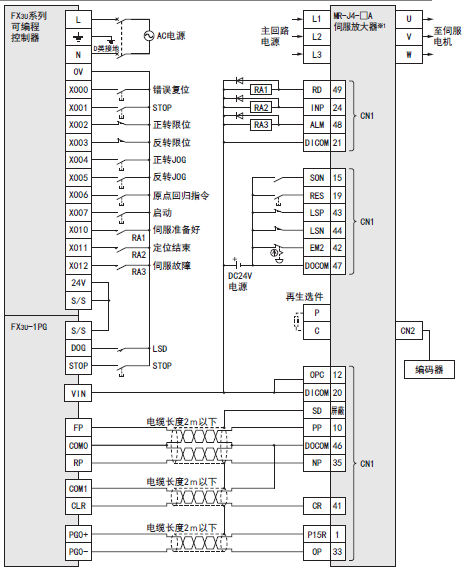

以下是AC電源型三菱FX3U系列PLC所連接FX3U-1PG與MR-J4-□A(MR-J4-10A、MR-J4-20A、MR-J4-40A、MR-J4-60A、MR-J4-70A、MR-J4-100A、MR-J4-200A、MR-J4-350A、MR-J4-500A、MR-J4-700A)伺服放大器及步進電機驅動器的連接示例(FX3U-1PG與MR-J4的連接)。


※1. 請將MR-J4-□A伺服放大器的指令脈沖輸入形式PA13設定成"021*"(負邏輯、指令輸入脈沖串濾波器500kpps以下)。

FX3U-1PG的脈沖輸出形式為正轉、反轉脈沖串時將*設定成0，為脈沖串＋方向時將*設定成1。
