三菱變頻器通用型噪聲濾波器FR-BLF連接方法及注意事項(三菱噪聲濾波器)
1、連接至輸入側時
將所有3相電纜以相同方向纏繞相同圈數之后插入到變頻器的電源輸入側。
纏繞圈數越多效果越佳。建議合計貫通次數至少在4次(4T)以上。
[注意事項]
請勿纏繞接地電纜，否則將減弱濾波效果。另外，當使用4芯電纜時，如果內含接地電纜則同樣的濾波效果將被削弱。

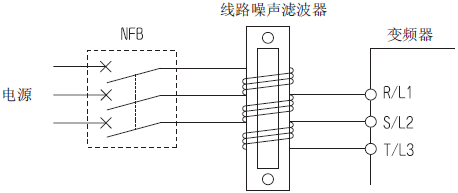

[連接示例圖]
2、連接至輸出側時
將所有3相電纜以相同方向纏繞相同圈數之后插入到變頻器的輸出側。另外由于濾波器主機有可能會出現過熱現象，因此
請僅在連接至輸出側時將每個濾波器的貫穿次數控制在4次(4T)以內。
[注意事項] 請勿纏繞接地電纜。

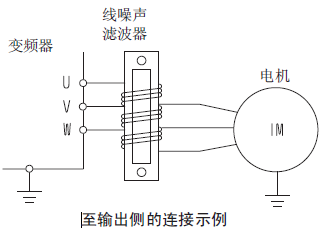

[連接示例圖]

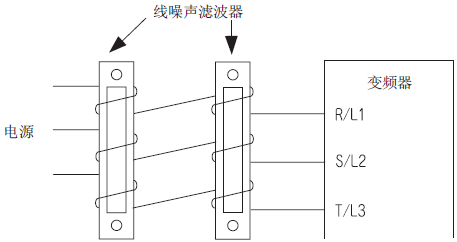

[使用多臺線噪聲濾波器的連接示例圖]
[注意事項] 請勿如下圖所示般將3相電源的各相分別纏繞至不同的線噪聲濾波器。
1、連接至輸入側時
將所有3相電纜以相同方向纏繞相同圈數之后插入到變頻器的電源輸入側。
纏繞圈數越多效果越佳。建議合計貫通次數至少在4次(4T)以上。
[注意事項]
請勿纏繞接地電纜，否則將減弱濾波效果。另外，當使用4芯電纜時，如果內含接地電纜則同樣的濾波效果將被削弱。
[連接示例圖]
2、連接至輸出側時
將所有3相電纜以相同方向纏繞相同圈數之后插入到變頻器的輸出側。另外由于濾波器主機有可能會出現過熱現象，因此
請僅在連接至輸出側時將每個濾波器的貫穿次數控制在4次(4T)以內。
[注意事項] 請勿纏繞接地電纜。
[連接示例圖]
3、使用多臺線噪聲濾波器，貫通次數為4T時

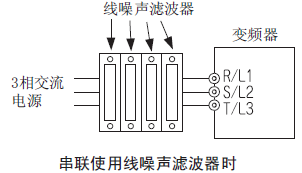

各濾波器上的3相電纜需以相同方向纏繞。[使用多臺線噪聲濾波器的連接示例圖]

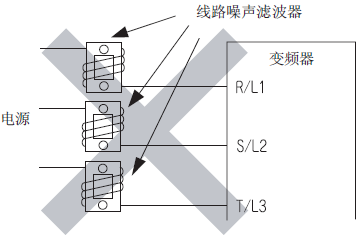

[注意事項] 請勿如下圖所示般將3相電源的各相分別纏繞至不同的線噪聲濾波器。
4、因電纜過粗而無法纏繞時
當由于電纜過粗而無法纏繞時，請串聯4個以上的線噪聲濾波器。本頁關鍵詞：FR-BLF,三菱噪聲濾波器
