QJ71C24三菱串行通訊模塊的RS-232連接器規格
三菱串行通訊模塊QJ71C24N、QJ71C24、QJ71C24N-R2、QJ71C24-R2以下簡稱QJ71C24，下面介紹下RS-232連接器規格。

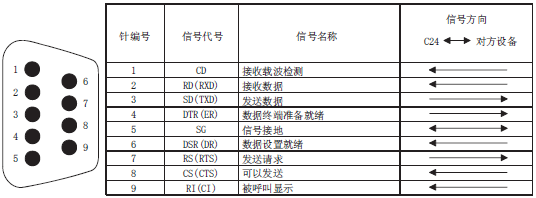

QJ71C24連接對方設備用的RS-232連接器規格如下所示
1、以下介紹各控制信號有關內容。(括號內為連接器的針編號)
1) CD信號(1)
. 根據Q系列C24的CD 端子檢查的有/無設置，Q系列C24的動作如下所示:
┌──────┬─────────────────┬────────────────┐
│ │將CD端子檢查設置為有時 │將CD端子檢查設置為無時 │
├──────┼─────────────────┼────────────────┤
│全雙工通信時│. Q系列C24根據CD信號(接收載波檢測)│. Q系列C24的收發處理與CD信號 │
│ │ 的ON狀態進行收發處理。 │ 的ON/OFF狀態無關。 │
│ │. 如果數據通信時CD信號為OFF，Q系列│. 可以在不對CD信號進行ON/OFF的 │
│ │ C24將進行傳送順控程序的初始化。 │ 狀況下與對方設備進行數據通信。│
├──────┼─────────────────┼────────────────┤
│半雙工通信時│參閱Q系列串行通信模塊用戶手冊 │不能設置 │
│ │(應用篇)第8章 │ │
└──────┴─────────────────┴────────────────┘
2) RD信號(2)：是用于數據接收的信號。
3) SD信號(3)：是用于數據發送的信號。
4) DTR信號(4)
. 通過無順序協議進行數據通信時，如果進行DTR/DSR 控制，Q系列C24將根據存儲接收數據用的OS區域的空余容量進行ON/OFF。(可以接收數據時ON)
DTR信號為OFF時，接收數據將被存儲到操作系統區域中，因此應通過順控程序進行接收數據的讀取。
如果未進行DTR/DSR控制，將變?yōu)槌rON。
. 通過MC協議或者雙向協議進行數據通信時，可以進行通信，信號為ON。
5) DSR信號(6)
. 如果進行DTR/DSR控制，信號為OFF時Q系列C24不向?qū)Ψ皆O(shè)備進行數據發送。
對方設備處于可以接收狀態時，應將信號置于常時ON。
. 如果未進行DTR/DSR控制，將不需在意DSR 信號的狀態。
6) RS 信號(7)
. 根據通信方式的不同，Q系列C24的ON/OFF 狀態如下所示:
. 通信方式為全雙工通信時，Q系列C24 的就緒信號(X1E)如果為ON，則RS信號為ON。
. 通信方式為半雙工通信時，通過Q系列C24對對方設備進行數據發送時RS信號為ON。
. 即使Q系列C24 處于不能存儲接收數據狀態，RS信號也不為OFF。
7) CS信號(8)
. OFF時，不通過Q系列C24對對方設備進行數據發送。
. 對方設備處于可以接收狀態時，應將信號置于常時ON。
8) RI信號(9)
. 通過Q系列C24端對調制解調器的狀態進行監視時使用RI信號。應根據需要進行連接。如果未連接調制解調器，則不需要連接RI信號。
2、各信號的ON以及OFF狀態的顯示條件
輸出端 輸入端
ON ..........DC5V~15V ......DC3V~15V
OFF..........DC-5V~-15V.....DC-3V~-15V
3、接口用連接器
Q系列C24的RS-232 接口的連接器使用如下的型號:
9針D sub(母)螺栓固定型
第一電子工業株式會社制 17L-10090-27-D9AC
Q系列C24端的連接電纜的連接器插座應使用如下所示的產品:
. 第一電子工業株式會社
插頭、插座型號: 17JE-23090-02(D8A)
. 住友3M 株式會社
插頭型號 : 8209-6009
插座型號 : 3702-2209 M2.6
. Tyco Electronics 株式會社
插頭型號 : 747904-2
插座型號 : 747515或者174469-2
