三菱PLC模塊FX3U-ENET-L與網絡的鏈接
一、以太網模塊連接到100BASE-TX、10BASE-T 網絡的方法。
 進行以太網模塊連接的注意事項如下所述。請充分注意安全，正確操作。
 1、設置100BASE-TX、10BASE-T 需要掌握充分的網絡知識，并采取足夠的安全措施。
   連接電纜的末端處理、干線電纜的施工等問題，請向?qū)I(yè)的施工業者咨詢。
 2、連接電纜請使用滿足IEEE802.3 100BASE-TX、IEEE802.3 10BASE-T規格的產品。

 [注意點]
 1)、控制線和通信電纜請勿與主回路或動力線等捆在一起接線，或靠近接線。
   請隔開100mm 以上的距離。
   否則會因噪音引起誤動作。
 2)、與模塊連接的通信電纜或電源電纜請務必收進管道或用夾具固定。
   如果不固定電纜，可能由于不小心拉扯等原因造成模塊或電纜破損，導致設備誤動作。
 3)、拆下連接于模塊的通信電纜或電源電纜時，請勿用手拉扯電纜。
   如果電纜上帶有連接器，請用手抓住模塊連接部分的連接器進行拆取。
   如果電纜上沒有連接器，請松開與模塊連接的螺絲部分后拆下。
   如果在與模塊連接的狀態下拉扯電纜，則會導致誤動作或模塊、電纜破損。

 [集線器與可編程控制器、以太網模塊同時上電時的注意事項]
  利用集線器上電后一段時間內，即使以太網設備發送數據包，也可能無法到達對方設備。此時，請?jiān)谏想姴⒔?jīng)過足夠的時間后，創建順控程序以發送數據包。

二、10BASE-T/100BASE-TX 的連接

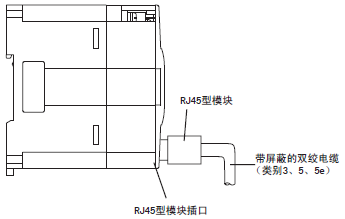

 1、雙絞電纜的連接圖如下所示

  <操作順序>
  (1) 將雙絞電纜連接到集線器。
  (2) 將雙絞電纜連接到以太網模塊。

 [要點]
  (1) 10BASE-T 與100BASE-TX、全雙工/ 半雙工通信模式的判斷由以太網模塊根據集線器來進行。與不具備自動檢測功能的集線器連接時，請將集線器側設置為半雙工通信模式。
  (2) 請遵遵循與10BASE-T/100BASE-TX連接所需的設備、系統構成規格。
