三菱A802整流器分離類型變頻器的外圍設備有哪些?(A802外圍設備)

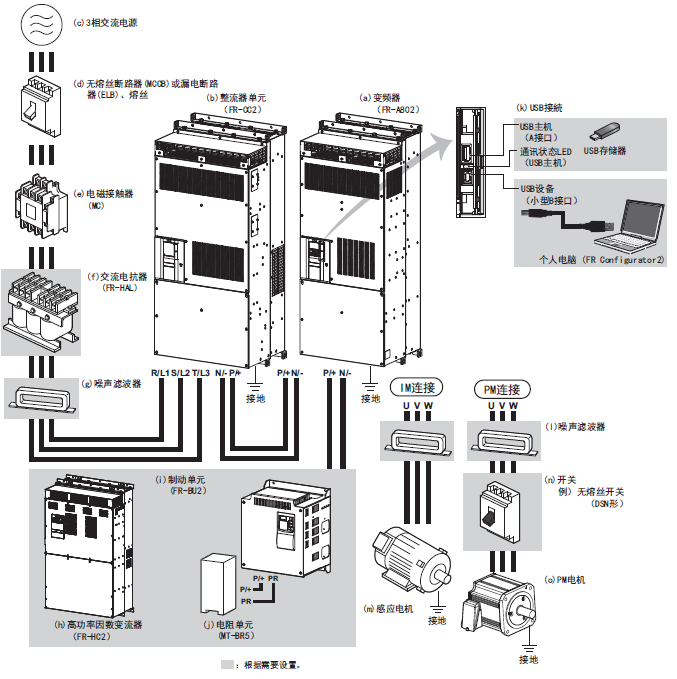

變頻器和外圍設備如下圖所示:

===========================備注說明============================
1、為了防止觸電,電機、變頻器及整流器單元必須接地后使用。
2、不要安裝進相電容器或浪涌抑制器、無線電噪音濾波器到變頻器的輸出端。這將導致變頻器故障或電容和浪涌抑制器的損壞。
如上述任何一種設備已安裝,請立即拆掉。需要在輸出端設置無熔絲斷路器時,無熔絲斷路器的選定請咨詢各生產廠商。
3、關于電磁波干擾
變頻器及整流器單元的輸入/輸出(主回路)包含有高頻成分,可能干擾變頻器及整流器單元附近的通訊設備(如AM收音機)。因此,安裝整流器單元的EMC濾波器,使干擾降至最小。
4、外圍設備的詳細內容請參照各選件及外圍設備的使用手冊。
5、PM電機無法依靠工頻電源運行。
6、因?yàn)镻M電機是內置永磁鐵的電機,所以即使在斷開變頻器的電源狀態下,只要電機仍在旋轉,電機端子上將會產生高電壓。
閉合輸出端開關的場合,應將變頻器的電源ON后在電機停止的狀態下使用。
┌──┬────────┬──────────────────────────┐
│記號│名稱 │名稱概要 │
├──┼────────┼──────────────────────────┤
│(a) │變頻器(FR-A802) │整流器單元、變頻器的壽命受周圍溫度的影響,所以請務 │
├──┼────────┤必注意周圍溫度,控制柜內的情況要特別注意。 │
│(b) │整流器單元 │錯誤的接線會導致整流器單元、變頻器損壞。另外,控 │
│ │(FR-CC2) │制信號線應盡量遠離主回路,以確保不受噪聲的影響。 │
│ │ │整流器單元內置的EMC 濾波器可降低噪聲。 │
├──┼────────┼──────────────────────────┤
│(c) │3相交流電源 │請使用在整流器單元的允許規格內的電源。 │
├──┼────────┼──────────────────────────┤
│(d) │無熔教斷路器 │由于在接通電源時,整流器單元會流入很大的沖擊電 │
│ │(MCCB)或漏電斷 │流,故必須注意斷路器的選定。 │
│ │路器(ELB)、熔理 │ │
├──┼────────┼──────────────────────────┤
│(e) │電磁接觸器(MC) │為了確保安全,請?jiān)O(shè)置電磁接觸器。 │
│ │ │請不要用電磁接觸器來啟動或停止變頻器,這樣將降 │
│ │ │低整流器單元、變頻器的壽命。 │
├──┼────────┼──────────────────────────┤
│(f) │交流電抗器 │對諧波抑制對策和功率因數的改善進行設置。 │
│ │(FR-HAL) │設置在大容量電源下(1000kVA以上)時,需要使用交流電抗 │
│ │ │器(FRHAL)(選件)。如不使用,可能會導致整流器、變頻器 │
│ │ │的損壞。請按照適用電機容量選擇合適的電抗器。 │
├──┼────────┼──────────────────────────┤
│(g) │噪聲濾波器 │抑制從整流器單元的電源側發出的輻射噪聲。 │
├──┼────────┼──────────────────────────┤
│(h) │高功率因數變流 │可大幅抑制電源諧波。請根據需要設置。使用FR-HC2的情 │
│ │器(FR-HC2) │況下,不需要使用FR-CC2。 │
├──┼────────┼──────────────────────────┤
│(i) │制動單元(FR-BU2)│可充分發揮變頻器的再生能力。請根據需要設置。 │
├──┼────────┤ │
│(J) │電阻單元(MT-BR5)│ │
├──┼────────┼──────────────────────────┤
│(k) │USB連接 │通過USB (Verl.1)電纜,能夠連接電腦與變頻器。 │
│ │ │使用USB存儲器可實現參數的復制及迫蹤功能。 │
├──┼────────┼──────────────────────────┤
│(l) │噪聲濾波器 │在想要減少整流器單元、變頻器引起的電磁干擾時使用。 │
│ │ │大約在0.5MHz~5MHz的頻率范圍內有效。 │
├──┼────────┼──────────────────────────┤
│(m) │感應電機 │連接籠型感應電機。 │
├──┼────────┼──────────────────────────┤
│(n) │開關 (DSN形) │即使在變頻器的電源關閉的狀態下,因負載而使PM電機旋 │
│ │無熔絲開關 │轉連接。變頻器運行時(輸出時)請不要操作開關。 │
├──┼────────┼──────────────────────────┤
│(o) │PM電機 │可以驅動PM電機。無法依靠工頻電源運行。 │
└──┴────────┴──────────────────────────┘
變頻器和外圍設備如下圖所示:

===========================備注說明============================
1、為了防止觸電,電機、變頻器及整流器單元必須接地后使用。
2、不要安裝進相電容器或浪涌抑制器、無線電噪音濾波器到變頻器的輸出端。這將導致變頻器故障或電容和浪涌抑制器的損壞。
如上述任何一種設備已安裝,請立即拆掉。需要在輸出端設置無熔絲斷路器時,無熔絲斷路器的選定請咨詢各生產廠商。
3、關于電磁波干擾
變頻器及整流器單元的輸入/輸出(主回路)包含有高頻成分,可能干擾變頻器及整流器單元附近的通訊設備(如AM收音機)。因此,安裝整流器單元的EMC濾波器,使干擾降至最小。
4、外圍設備的詳細內容請參照各選件及外圍設備的使用手冊。
5、PM電機無法依靠工頻電源運行。
6、因?yàn)镻M電機是內置永磁鐵的電機,所以即使在斷開變頻器的電源狀態下,只要電機仍在旋轉,電機端子上將會產生高電壓。
閉合輸出端開關的場合,應將變頻器的電源ON后在電機停止的狀態下使用。
┌──┬────────┬──────────────────────────┐
│記號│名稱 │名稱概要 │
├──┼────────┼──────────────────────────┤
│(a) │變頻器(FR-A802) │整流器單元、變頻器的壽命受周圍溫度的影響,所以請務 │
├──┼────────┤必注意周圍溫度,控制柜內的情況要特別注意。 │
│(b) │整流器單元 │錯誤的接線會導致整流器單元、變頻器損壞。另外,控 │
│ │(FR-CC2) │制信號線應盡量遠離主回路,以確保不受噪聲的影響。 │
│ │ │整流器單元內置的EMC 濾波器可降低噪聲。 │
├──┼────────┼──────────────────────────┤
│(c) │3相交流電源 │請使用在整流器單元的允許規格內的電源。 │
├──┼────────┼──────────────────────────┤
│(d) │無熔教斷路器 │由于在接通電源時,整流器單元會流入很大的沖擊電 │
│ │(MCCB)或漏電斷 │流,故必須注意斷路器的選定。 │
│ │路器(ELB)、熔理 │ │
├──┼────────┼──────────────────────────┤
│(e) │電磁接觸器(MC) │為了確保安全,請?jiān)O(shè)置電磁接觸器。 │
│ │ │請不要用電磁接觸器來啟動或停止變頻器,這樣將降 │
│ │ │低整流器單元、變頻器的壽命。 │
├──┼────────┼──────────────────────────┤
│(f) │交流電抗器 │對諧波抑制對策和功率因數的改善進行設置。 │
│ │(FR-HAL) │設置在大容量電源下(1000kVA以上)時,需要使用交流電抗 │
│ │ │器(FRHAL)(選件)。如不使用,可能會導致整流器、變頻器 │
│ │ │的損壞。請按照適用電機容量選擇合適的電抗器。 │
├──┼────────┼──────────────────────────┤
│(g) │噪聲濾波器 │抑制從整流器單元的電源側發出的輻射噪聲。 │
├──┼────────┼──────────────────────────┤
│(h) │高功率因數變流 │可大幅抑制電源諧波。請根據需要設置。使用FR-HC2的情 │
│ │器(FR-HC2) │況下,不需要使用FR-CC2。 │
├──┼────────┼──────────────────────────┤
│(i) │制動單元(FR-BU2)│可充分發揮變頻器的再生能力。請根據需要設置。 │
├──┼────────┤ │
│(J) │電阻單元(MT-BR5)│ │
├──┼────────┼──────────────────────────┤
│(k) │USB連接 │通過USB (Verl.1)電纜,能夠連接電腦與變頻器。 │
│ │ │使用USB存儲器可實現參數的復制及迫蹤功能。 │
├──┼────────┼──────────────────────────┤
│(l) │噪聲濾波器 │在想要減少整流器單元、變頻器引起的電磁干擾時使用。 │
│ │ │大約在0.5MHz~5MHz的頻率范圍內有效。 │
├──┼────────┼──────────────────────────┤
│(m) │感應電機 │連接籠型感應電機。 │
├──┼────────┼──────────────────────────┤
│(n) │開關 (DSN形) │即使在變頻器的電源關閉的狀態下,因負載而使PM電機旋 │
│ │無熔絲開關 │轉連接。變頻器運行時(輸出時)請不要操作開關。 │
├──┼────────┼──────────────────────────┤
│(o) │PM電機 │可以驅動PM電機。無法依靠工頻電源運行。 │
└──┴────────┴──────────────────────────┘
