三菱PLC FX5系列CPU模塊的電池安裝(FX5U電池安裝、FX5UC電池安裝)

一、三菱FX5U CPU模塊
 CPU模塊出廠時未內置電池。使用電池時，應按照以下步驟安裝電池。此外，使用電池進行停電保持時，需要設置參數。
 1、斷開電源。
 2、拆下連接擴展插板用的接口蓋板(下圖A)。已安裝了擴展插板時，應拆下產品。

 3、插入電池的電池用接口(下圖B)。

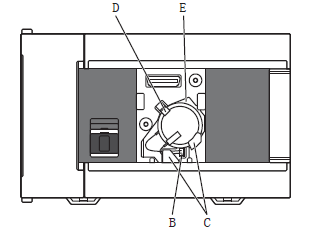

 4、將電池放入下方卡扣(下圖C)內側，將上方卡扣(下圖D)向左上方按壓，同時將電池嵌入電池座(下圖E)中。
  電池應如下圖所示的狀態。

 5、安裝連接擴展插板用的接口蓋板。在步驟2中拆下了擴展插板時，應重新安裝產品。


二、FX5UC CPU模塊
 CPU模塊出廠時未內置電池。使用電池時，應按照以下步驟安裝電池。此外，使用電池進行停電保持時，需要設置參數。
 1、斷開電源。
 2、拆下連接擴展插板用的接口蓋板(下圖A)。已安裝了擴展插板時，應拆下產品。
 3、插入電池的電池用接口(下圖B)。
 4、將電池放入下方卡扣(下圖C)內側，將上方卡扣(下圖D)向左上方按壓，同時將電池嵌入電池座(下圖E)中。
  電池應如下圖所示的狀態。
 5、安裝連接擴展插板用的接口蓋板。在步驟2中拆下了擴展插板時，應重新安裝產品。
