(三菱PLC功能指令)三菱FX系列PLC有100多條功能指令，功能指令也叫應用指令。相同系列不同型號PLC的功能指令也略有不同。功能指令的出現大大拓寬了PLC的應用范圍，也給用戶編制程序帶來了極人方便。
三菱PLC功能指令主要可分為傳送指令與比較指令、程序流指令、四則邏輯運算指令、循環指令、數據處理指令、高速處理指令、方便指令、外圍設備指令、浮點數指令、定位指令、接點比較、外圍設備I/O指令和外圍設備SER指令。
功能指令的格式如下所示：
1、指令與操作數
FX2N系列PLC的功能指令從FNC0~FNC246,每條功能指令應該用助記符或功能編號(FNC NO.)表示，有些助記符后有1~4個操作數，這些操作數的形式如下:
① 位元件X、Y、M和S，它們只處理ON/OFF狀態;
② 常數T、C、D、V、Z，它們可以處理數字數據;
③ 常數K、H或指針P；
④ 由位軟元件X、Y、M和S的位指定組成的字軟元件。
K1X000:表示X000~X004的4位數，X000是最低位;
K4M10:表示M10~M2~M131的32位數，M100是最低位。
⑤ [S]表示源操作數，[D]表示目標操作數，若使用變址功能，則用[S.]和[D.]表示。
2、數據的長度和指令執行方式

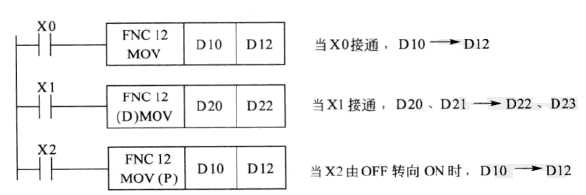

處理數據類指令時，數據的長度有16位和32位之分，帶有[D]標號的是32位，否則為16位數據。但高速計數器C235~C254本身就是32位的，因此不能使用16位指令操作數。有的指令要脈沖驅動獲得，其操作符后要有[P]標記，如下圖所示。
3、變址寄存器的處理

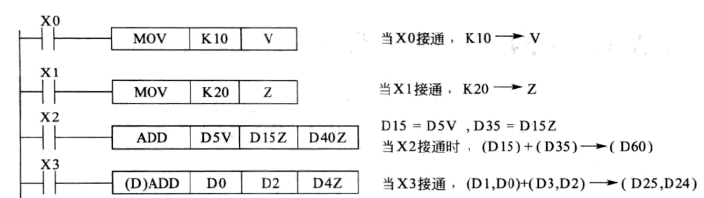

V和Z都是16位寄存器，變址寄存器在傳送、比較中用來修改操作對象的元件號。變址寄存器的應用如下圖所示。
三菱PLC功能指令主要可分為傳送指令與比較指令、程序流指令、四則邏輯運算指令、循環指令、數據處理指令、高速處理指令、方便指令、外圍設備指令、浮點數指令、定位指令、接點比較、外圍設備I/O指令和外圍設備SER指令。
功能指令的格式如下所示：
1、指令與操作數
FX2N系列PLC的功能指令從FNC0~FNC246,每條功能指令應該用助記符或功能編號(FNC NO.)表示，有些助記符后有1~4個操作數，這些操作數的形式如下:
① 位元件X、Y、M和S，它們只處理ON/OFF狀態;
② 常數T、C、D、V、Z，它們可以處理數字數據;
③ 常數K、H或指針P；
④ 由位軟元件X、Y、M和S的位指定組成的字軟元件。
K1X000:表示X000~X004的4位數，X000是最低位;
K4M10:表示M10~M2~M131的32位數，M100是最低位。
⑤ [S]表示源操作數，[D]表示目標操作數，若使用變址功能，則用[S.]和[D.]表示。
2、數據的長度和指令執行方式
處理數據類指令時，數據的長度有16位和32位之分，帶有[D]標號的是32位，否則為16位數據。但高速計數器C235~C254本身就是32位的，因此不能使用16位指令操作數。有的指令要脈沖驅動獲得，其操作符后要有[P]標記，如下圖所示。
3、變址寄存器的處理
V和Z都是16位寄存器，變址寄存器在傳送、比較中用來修改操作對象的元件號。變址寄存器的應用如下圖所示。
