三菱iQ-R系列CPU模塊的STOP→RUN時的輸出模式設置(三菱PLC輸出模式設置)
三菱iQ-R系列CPU模塊從RUN狀態等切換為STOP狀態時，將輸出(Y)的狀態存儲到CPU模塊內部，將輸出(Y)全部置為OFF。
一、從STOP狀態切換為RUN狀態時的動作
選擇通過保持電路等對CPU模塊的狀態進行了STOP?RUN的切換時，是否將輸出從上次狀態重啟。
1、輸出STOP前的輸出(Y)狀態

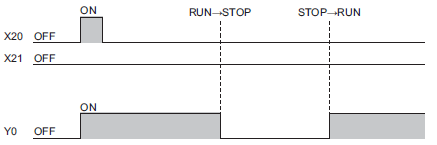

輸出變?yōu)镾TOP狀態之前的輸出(Y)狀態后，執行程序運算。STOP狀態時對輸出(Y)進行了強制ON的情況下，將輸出STOP前的狀態。STOP前的輸出(Y)變?yōu)镺FF時不保持ON狀態。(下圖的X20表示開始按鈕，X21表示停止按鈕，Y表示輸出。)
2、對輸出(Y)進行清除(輸出1個掃描后)

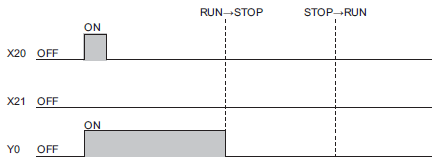

輸出將變?yōu)镺FF狀態，輸出(Y)的輸出將在執行程序運算之后進行。STOP狀態時對輸出(Y)進行了強制ON的情況下，將保持ON狀態。(下圖的X20表示開始按鈕，X21表示停止按鈕，Y表示輸出。)
二、輸出模式設置
[CPU參數]－>“動作相關設置”－>“STOP→RUN時的輸出模式設置”
設置內容說明：
STOP→RUN時的輸出模式：設置從STOP狀態切換為RUN狀態時的輸出(Y)的動作。
設置范圍(輸出STOP前的輸出(Y)狀態)：
. 輸出STOP前的輸出(Y)狀態
. 對輸出(Y)進行清除(輸出1個掃描后)
