FX5U三菱PLC的中斷停止定位控制功能說明(FX5U中斷停止)

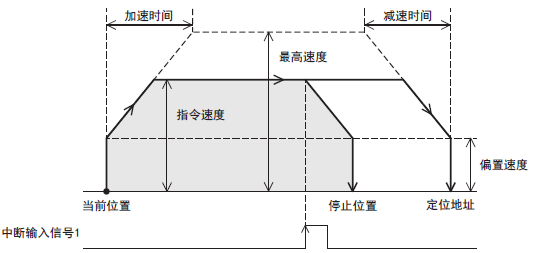

通過旋轉臺運行指令，進行1速定位動作。(1速定位)在脈沖輸出中檢測出中斷輸入信號1時，進行減速停止。
(中斷輸入信號1)中斷停止支持相對地址和絕對地址。
對應的旋轉臺運行的控制方式如下所示。
┌─────────────────┬──────────────┐
│定位指令 │旋轉臺運行控制方式 │
├─────────────────┼──────────────┤
│旋轉臺運行(TBL/DRVTBL/DRVMUL)指令 │ ·1:1速定位(相對地址折定) │
│ │ ·2:1速定位(絕對地址折定) │
└─────────────────┴──────────────┘
注意事項：中斷輸入信號1未ON時，將進行與1速定位相同的動作。
