MR-JE三菱伺服電機HG-SN系列與伺服放大器的連接(HG-SN連接事項)
一、HG-SN系列伺服電機接線時的注意事項
  接地連接請采用從控制柜的保護接地(PE)端子經由伺服放大器的保護接地(PE)端子通向大地的方式。請勿直接連接到控制柜的保護接地(PE)端子上。


  注：伺服放大器的PE端子數量根據伺服放大器的類型而有所不同。

二、HG-SN系列伺服電機接線
  伺服放大器的接線，請使用伺服放大器附帶的連接器或連接器選件。關于伺服放大器端子部，請參照各伺服放大器技術資料集。

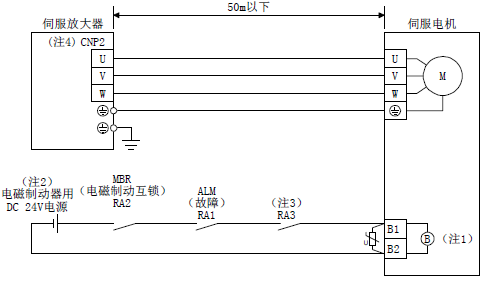

   1) HG-SN接線圖


     注 1. 電磁制動器端子(B1·B2)無極性之分。
        2. 請勿將電磁制動用電源與接口用DC24V電源共用。
        3. 請將電路設計成與緊急停止開關聯動以用于切斷電路。
        4. 連接器名稱及形狀根據伺服放大器的種類不同而不同。
   2) HG-SN連接器
    可以選擇與伺服電機相匹配的連接器選件。
    ┌────┬───────────────────────┐
    │伺服電機│伺服電機連接器                                │
    │        ├───────┬───────┬───────┤
    │        │   編碼器     │    電源      │ 電磁制動器   │
    ├────┼───────┼───────┼───────┤
    │HG-SN52 │    CMV1-R1OP │MS3102A18-10P │    CMV1-R2P  │
    │HG-SN102│(第一電子工業)│              │(第一電子工業)│
    │HG-SN152│              │              │              │
    ├────┤              ├───────┤              │
    │HG-SN202│              │MS3江02A22-22P│              │
    │HG-SN302│              │              │              │
    └────┴───────┴───────┴───────┘

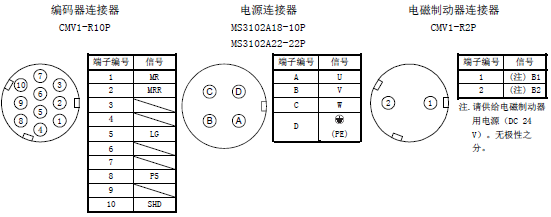

    從嵌合側看編碼器連接器、電源連接器及電磁制動器連接器的圖，如下所示。
