三菱觸摸屏GOT2000噪聲濾波器(電源線濾波器)的設置
  三菱觸摸屏噪聲濾波器是對傳導噪聲具有顯著的效果的部件。除了部分機種外，并非所有的電源線都一定要安裝噪聲濾波器，但是安裝后可以得到更好的噪聲抑制效果。噪聲濾波器對于頻帶為10MHz以下的傳導噪聲具有降低效果。
請使用與以下噪聲濾波器(雙重π型濾波器)同等級的產品。
┌─────┬─────┬────┬────┐
│ 型號     │制造商    │額定電流│額定電壓│
├─────┼─────┼────┼────┤
│FN343-3/05│SCHAFFNER │3A      │        │
├─────┼─────┼────┤        │
│FN660-6/06│SCHAFFNER │6A      │ 250V   │
├─────┼─────┼────┤        │
│RSHN-2003 │TDK       │3A      │        │
└─────┴─────┴────┴────┘
注意事項
噪聲濾波器安裝時的注意事項如下所示。

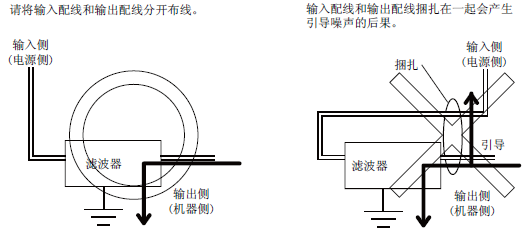

1、禁止捆扎配線
   切勿將噪聲濾波器輸入側和輸出側的配線捆扎在一起。
   一旦將它們捆扎在一起，則輸出側的噪聲將會被引導至已通過濾波器清除噪聲的輸入側配線中。

2、噪聲濾波器的接地

   對于噪聲濾波器的接地端子，請使用盡可能短的配線(10cm左右)接地至控制柜。
