三菱PLC FX5U系列CPU的軟元件-FX5U變址寄存器(Z/LZ)概述
一、變址寄存器的類型
  變址寄存器可分為變址寄存器（Z）及超長變址寄存器（LZ）。
1、變址寄存器（Z）
   在16位的變址修飾中使用。

2、超長變址寄存器（LZ）
   在32位的變址修飾中使用。



二、變址寄存器設置
  變址寄存器（Z）和超長變址寄存器（LZ）合計可使用24字，可通過參數更改點數。
  導航窗口->[參數]->[FX5UCPU]->[CPU參數]->“存儲器/軟元件設置”->“變址寄存器設置”

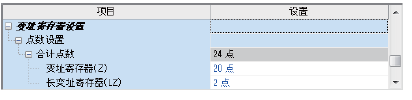

1、畫面顯示

2、顯示內容
   ┌────────┬────────────┬───────┬──┐
   │ 項目          │內容                   │設置范圍     │默認│
   ├────────┼────────────┼───────┼──┤
   │合計點數       │顯示變址寄存器、超長變址│    -         │ -  │
   │               │寄存器的合計點數        │             │    │
   ├────────┼────────────┼───────┼──┤
   │變址寄存器(Z)   │設置變址寄存器的點數    │0~24點(以2點為│20點│
   │               │                       │單位)         │   │
   ├────────┼────────────┼───────┼──┤
   │長變址寄存器(LZ)│設置超長變址寄存器的點數│0~12點(以1點為│2點 │
   │               │                       │單位)         │   │

   └────────┴────────────┴───────┴──┘
