三菱PLC FX5系列CPU模塊的掃描監視功能(FX5掃描監視)
FX5/FX5UC系列CPU模塊通過監視掃描時間，檢測出CPU模塊的硬件及程序的異常。通過CPU模塊的內部定時器即看門狗定時器監視以下掃描。
. 初始掃描(第1個掃描)
. 第2個掃描以后
1、FX5U掃描時間監視時間設置
設置掃描時間監視時間：導航窗口->[參數]->[FX5UCPU]->[CPU參數]->"RAS設置"->"掃描時間監視時間(WDT)設置"
[畫面顯示如下]
[顯示內容]
初始掃描：設置初始掃描(第1個掃描)的掃描時間監視時間(WDT),設置范圍10~2000ms(10ms單位),默認為2000ms。
第2次掃描以后：設置第2個掃描以后的掃描時間監視時間(WDT)，設置范圍10~2000ms (10ms單位),默認為200ms。
2、看門狗定時器的復位
執行END/FEND指令時對看門狗定時器進行復位。CPU模塊正常動作，并在看門狗定時器的設置值以內執行END/FEND指令時，看門狗定時器不會到時限。由于CPU模塊的硬件異常，或因中斷等引起程序的執行增加使得END/FEND指令在看門狗定時器的設置值以內無法執行時，看門狗定時器將會到時限。
3、注意事項
掃描監視功能的注意事項如下所示。
[反復執行程序時的看門狗定時器的復位］
通過在程序中執行WDT指令可對看門狗定時器進行復位。通過FOR指令和NEXT指令反復執行程序時，看門狗定時器到時限的情況下，使用WDT指令對看門狗定時器進行復位。
http://www.yokaoyo.cn/upload/201509/280023532471.png

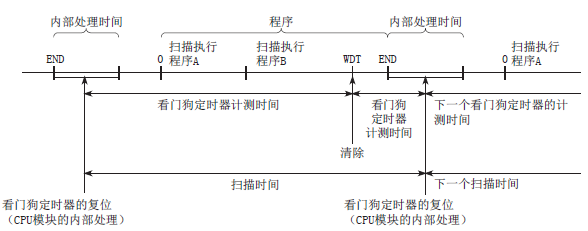

[使用WDT指令時的掃描時間]
即使通過WDT指令復位看門狗定時器，掃描時間的值也不會被復位。掃描時間將變?yōu)閳?zhí)行END指令之前計測的值。
