三菱PLC FX5系列CPU模塊的IP地址更改(FX5U IP地址更改)
1、IP地址更改功能的概要

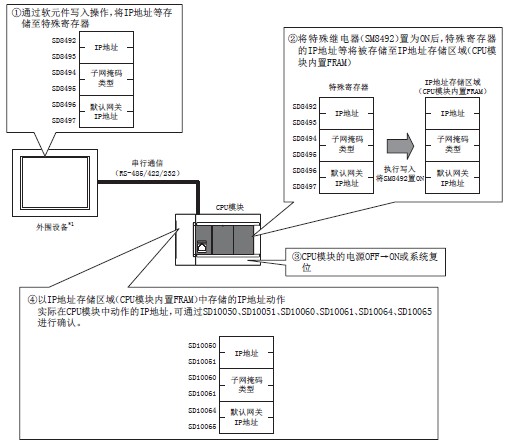

IP地址更改功能用于從外圍設備等將IP地址設置至特殊寄存器，并通過將特殊繼電器置為ON，從而更改CPU模塊(內置以太網端口)的IP地址。
沒有GX Works3也可以更改CPU模塊的IP地址等信息。
使用IP地址更改功能時，設置到CPU模塊的是存儲在IP地址存儲區域(CPU模塊內置FRAM)中的IP地址等，而不是GX Works3的模塊參數以太網端口中設置的IP地址。
通過本功能可以設置IP地址、子網掩碼類型和默認網關IP地址這三種。
===============================備注===============================
*1、除了外圍設備之外，通過鏈接功能或MX Component、MX Sheet更改特殊軟元件的值，也可以使用IP地址更改功能。
================================要點==============================
? 關于IP地址更改功能中使用的特殊繼電器、特殊寄存器的詳情，請參照附錄。
? IP地址存儲區域與模塊參數以太網端口設置的存儲目標不同。
? IP地址存儲區域位于CPU模塊本體(內置FRAM)中，即使安裝SD存儲卡也不會保存至SD存儲卡中。即使更換SD存儲卡，IP地址存儲區域的設置也不會被更改。
2、CPU模塊中設置的IP地址
使用IP地址更改功能時，設置到CPU模塊的是IP地址存儲區域(CPU模塊內置FRAM)的IP地址等，而不是GX Works3的模塊參數以太網端口設置中設置的IP地址等。
通過將CPU模塊電源OFF→ON或進行系統復位，IP地址存儲區域中的IP地址等信息將反映到CPU模塊中，且IP地址更改功能動作中標志(SM8498)為ON。
【使用IP地址更改功能時】

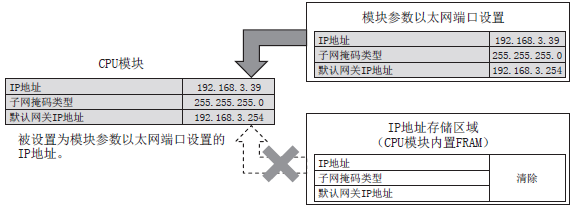

【使用模塊參數以太網端口設置時(IP地址存儲區域清除)】
IP地址存儲區域被清除(IP地址更改功能動作中標志(SM8498)為OFF)時，模塊參數以太網端口設置變?yōu)橛行А?/span>
1、IP地址更改功能的概要
IP地址更改功能用于從外圍設備等將IP地址設置至特殊寄存器，并通過將特殊繼電器置為ON，從而更改CPU模塊(內置以太網端口)的IP地址。
沒有GX Works3也可以更改CPU模塊的IP地址等信息。
使用IP地址更改功能時，設置到CPU模塊的是存儲在IP地址存儲區域(CPU模塊內置FRAM)中的IP地址等，而不是GX Works3的模塊參數以太網端口中設置的IP地址。
通過本功能可以設置IP地址、子網掩碼類型和默認網關IP地址這三種。
===============================備注===============================
*1、除了外圍設備之外，通過鏈接功能或MX Component、MX Sheet更改特殊軟元件的值，也可以使用IP地址更改功能。
================================要點==============================
? 關于IP地址更改功能中使用的特殊繼電器、特殊寄存器的詳情，請參照附錄。
? IP地址存儲區域與模塊參數以太網端口設置的存儲目標不同。
? IP地址存儲區域位于CPU模塊本體(內置FRAM)中，即使安裝SD存儲卡也不會保存至SD存儲卡中。即使更換SD存儲卡，IP地址存儲區域的設置也不會被更改。
2、CPU模塊中設置的IP地址
使用IP地址更改功能時，設置到CPU模塊的是IP地址存儲區域(CPU模塊內置FRAM)的IP地址等，而不是GX Works3的模塊參數以太網端口設置中設置的IP地址等。
通過將CPU模塊電源OFF→ON或進行系統復位，IP地址存儲區域中的IP地址等信息將反映到CPU模塊中，且IP地址更改功能動作中標志(SM8498)為ON。
【使用IP地址更改功能時】
【使用模塊參數以太網端口設置時(IP地址存儲區域清除)】
IP地址存儲區域被清除(IP地址更改功能動作中標志(SM8498)為OFF)時，模塊參數以太網端口設置變?yōu)橛行А?/span>
