三菱PLC FX5系列與MELSOFT產品以及GOT的連接(FX5與MELSOFT連接)
以下對FX5 CPU模塊與MELSOFT產品(工程工具和MX Component 等)或與GOT的通信方法等進行說明。
一、與工程工具的直接連接

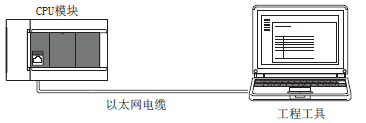

在CPU模塊與工程工具(GX Works3)連接時，可以不使用集線器，而僅使用1根以太網電纜進行直接連接。
進行直接連接時，可在不設置IP地址和主機名的情況下進行通信。(使用廣播通信進行通信。)
===============================要點============================
通過以太網電纜直接連接時，因其配線比其他電纜長，所以可能會有從遠處非法連接的情況發生。
GX Works3時，通過在導航窗口->[參數]->[FX5UCPU]->[模塊參數]->[以太網端口]->[應用設
置]->[安全性]中選擇"禁止與MELSOFT直接連接"的"禁止"，可防止非法連接。
設置方法

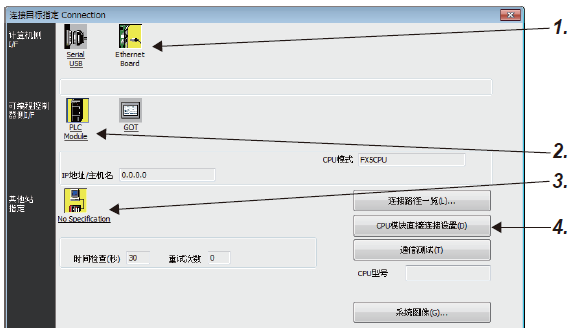

GX Works3在"連接目標指定"畫面中進行設置。
在線->[連接目標指定]
1. 將計算機側I/F設為"Ethernet Board"。
2. 將可編程控制器側I/F設為"PLC Module"。

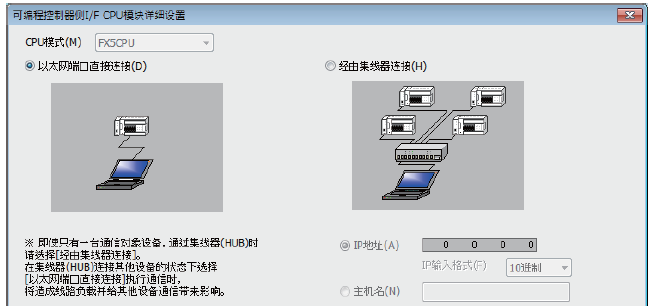

在"可編程控制器側I/F CPU模塊詳細設置"畫面中，選擇"以太網端口直接連接"。
3. 設置其他站指定。
根據使用環境進行設置。
4. 設置計算機的以太網適配器。
根據使用環境進行設置。
注意事項
1、與LAN線路連接時
請勿在連接至LAN線路的情況下，進行直接連接的設置。否則將對線路造成負擔，從而影響與其他外部設備的通信。
2、非直接連接的連接方式
1)、請勿使用將CPU模塊和對方設備連接至集線器的配置。經由集線器則不是直接連接。
2)、在計算機側的網絡連接中，如以太網端口有2個以上為"有效"，則不能進行直接連接通信。應修改計算機側
的設置，以使僅直接連接的以太網端口為"有效"，其他以太網端口為"無效"。
3)、直接連接時不能通信的條件
. CPU模塊側IP地址的各個位中，對應計算機側子網掩碼的0部分的位全部為ON或OFF時
. CPU模塊側IP地址的各個位中，對應計算機側IP地址的各等級的主機地址的位全部為ON或OFF時
二、經由集線器連接

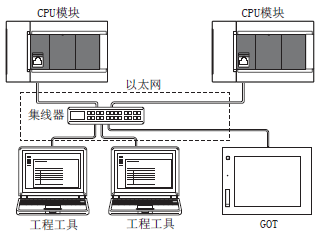

通過集線器連接至以太網時，需要進行CPU模塊側以及MELSOFT產品(工程工具等)或GOT側的設置。
經由集線器連接時，以太網通信開始前的流程如下所示。
1. 參數設置
通過工程工具設置模塊參數(GX Works3 在"模塊參數"設置畫面中進行設置)
2. 寫入至CPU模塊
將已設置的參數寫入至CPU模塊。通過電源OFF->ON或系統復位，將參數設為有效。
3. 電纜與外部設備的連接
進行用于以太網通信的連接, 連接規格如下：
. 使用100BASE-TX時支持以太網規格的電纜:5類以上(STP電纜*1)
. 使用10BASE-T時支持以太網規格的電纜:3類以上(STP電纜*1)
*1 屏蔽雙絞電纜
4. 連接對象的設置
設置工程工具側的連接對象。
以下對FX5 CPU模塊與MELSOFT產品(工程工具和MX Component 等)或與GOT的通信方法等進行說明。
一、與工程工具的直接連接
在CPU模塊與工程工具(GX Works3)連接時，可以不使用集線器，而僅使用1根以太網電纜進行直接連接。
進行直接連接時，可在不設置IP地址和主機名的情況下進行通信。(使用廣播通信進行通信。)
===============================要點============================
通過以太網電纜直接連接時，因其配線比其他電纜長，所以可能會有從遠處非法連接的情況發生。
GX Works3時，通過在導航窗口->[參數]->[FX5UCPU]->[模塊參數]->[以太網端口]->[應用設
置]->[安全性]中選擇"禁止與MELSOFT直接連接"的"禁止"，可防止非法連接。
設置方法
GX Works3在"連接目標指定"畫面中進行設置。
在線->[連接目標指定]
1. 將計算機側I/F設為"Ethernet Board"。
2. 將可編程控制器側I/F設為"PLC Module"。
在"可編程控制器側I/F CPU模塊詳細設置"畫面中，選擇"以太網端口直接連接"。
3. 設置其他站指定。
根據使用環境進行設置。
4. 設置計算機的以太網適配器。
根據使用環境進行設置。
注意事項
1、與LAN線路連接時
請勿在連接至LAN線路的情況下，進行直接連接的設置。否則將對線路造成負擔，從而影響與其他外部設備的通信。
2、非直接連接的連接方式
1)、請勿使用將CPU模塊和對方設備連接至集線器的配置。經由集線器則不是直接連接。
2)、在計算機側的網絡連接中，如以太網端口有2個以上為"有效"，則不能進行直接連接通信。應修改計算機側
的設置，以使僅直接連接的以太網端口為"有效"，其他以太網端口為"無效"。
3)、直接連接時不能通信的條件
. CPU模塊側IP地址的各個位中，對應計算機側子網掩碼的0部分的位全部為ON或OFF時
. CPU模塊側IP地址的各個位中，對應計算機側IP地址的各等級的主機地址的位全部為ON或OFF時
二、經由集線器連接
通過集線器連接至以太網時，需要進行CPU模塊側以及MELSOFT產品(工程工具等)或GOT側的設置。
經由集線器連接時，以太網通信開始前的流程如下所示。
1. 參數設置
通過工程工具設置模塊參數(GX Works3 在"模塊參數"設置畫面中進行設置)
2. 寫入至CPU模塊
將已設置的參數寫入至CPU模塊。通過電源OFF->ON或系統復位，將參數設為有效。
3. 電纜與外部設備的連接
進行用于以太網通信的連接, 連接規格如下：
. 使用100BASE-TX時支持以太網規格的電纜:5類以上(STP電纜*1)
. 使用10BASE-T時支持以太網規格的電纜:3類以上(STP電纜*1)
*1 屏蔽雙絞電纜
4. 連接對象的設置
設置工程工具側的連接對象。
