三菱PLC FX5有關使用MODBUS串行通信所需的系統配置的概要內容進行說明。
1、FX5U CPU模塊

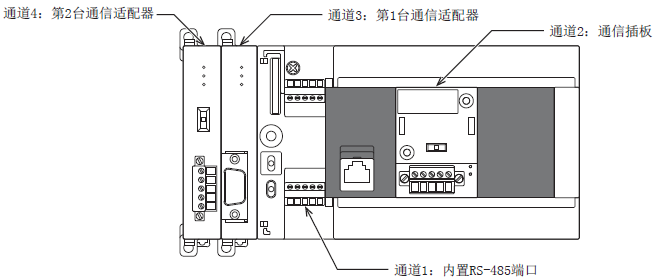

FX5U CPU模塊使用內置RS-485端口、通信插板、通信適配器，最多可連接4通道的通信端口。
通信通道的分配不受系統配置的影響，固定為以下編號。
┌─────────┬────┬────────────────┬─────┐
│ │通信端口│選定要點 │總延長距離│
├─────────┼────┼────────────────┼─────┤
│內置RS-485端口 │通道1 │內置于CPU模塊中，不需要擴展設備 │50m以下 │
├───┬─────┼────┼────────────────┼─────┤
│通信 │FX5-485-BD│通道2 │由于可以內置在CPU模塊中，所以安 │50m以下 │
│插板 ├─────┤ │裝面積不變，為緊湊型。 ├─────┤
│ │FX5-232-BD│ │ │15m以下 │
├───┼─────┼────┼────────────────┼─────┤
│通信 │FX5-485ADP│通道3,通│在CPU模塊的左側安裝通信適配器。 │1200m以下 │
│適配器├─────┤道4*1 │ ├─────┤
│ │FX5-232ADP│ │ │15m以下 │
└───┴─────┴────┴────────────────┴─────┘

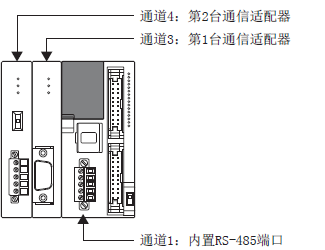

FX5UC CPU模塊使用內置RS-485端口、通信適配器，最多可連接3通道的通信端口。
通信通道的分配不受系統配置的影響，固定為以下編號。
┌─────────┬────┬────────────────┬─────┐
│ │通信端口│選定要點 │總延長距離│
├─────────┼────┼────────────────┼─────┤
│內置RS-485端口 │通道1 │內置于CPU模塊中，不需要擴展設備 │50m以下 │
├───┬─────┼────┼────────────────┼─────┤
│通信 │FX5-485ADP│通道3,通│在CPU模塊的左側安裝通信適配器。 │1200m以下 │
│適配器├─────┤道4*1 │ ├─────┤
│ │FX5-232ADP│ │ │15m以下 │
└───┴─────┴────┴────────────────┴─────┘
*1 按與CPU模塊由近到遠的順序分配通道3、通道4。
公司主營三菱PLC，三菱新款FX5系列品種齊全，F(xiàn)X5-232-BD、FX5-485-BD、FX5-232ADP、FX5-485ADP大量現貨，歡迎選購！
1、FX5U CPU模塊
FX5U CPU模塊使用內置RS-485端口、通信插板、通信適配器，最多可連接4通道的通信端口。
通信通道的分配不受系統配置的影響，固定為以下編號。
┌─────────┬────┬────────────────┬─────┐
│ │通信端口│選定要點 │總延長距離│
├─────────┼────┼────────────────┼─────┤
│內置RS-485端口 │通道1 │內置于CPU模塊中，不需要擴展設備 │50m以下 │
├───┬─────┼────┼────────────────┼─────┤
│通信 │FX5-485-BD│通道2 │由于可以內置在CPU模塊中，所以安 │50m以下 │
│插板 ├─────┤ │裝面積不變，為緊湊型。 ├─────┤
│ │FX5-232-BD│ │ │15m以下 │
├───┼─────┼────┼────────────────┼─────┤
│通信 │FX5-485ADP│通道3,通│在CPU模塊的左側安裝通信適配器。 │1200m以下 │
│適配器├─────┤道4*1 │ ├─────┤
│ │FX5-232ADP│ │ │15m以下 │
└───┴─────┴────┴────────────────┴─────┘
*1 按與CPU模塊由近到遠的順序分配通道3、通道4。
FX5UC CPU模塊使用內置RS-485端口、通信適配器，最多可連接3通道的通信端口。
通信通道的分配不受系統配置的影響，固定為以下編號。
┌─────────┬────┬────────────────┬─────┐
│ │通信端口│選定要點 │總延長距離│
├─────────┼────┼────────────────┼─────┤
│內置RS-485端口 │通道1 │內置于CPU模塊中，不需要擴展設備 │50m以下 │
├───┬─────┼────┼────────────────┼─────┤
│通信 │FX5-485ADP│通道3,通│在CPU模塊的左側安裝通信適配器。 │1200m以下 │
│適配器├─────┤道4*1 │ ├─────┤
│ │FX5-232ADP│ │ │15m以下 │
└───┴─────┴────┴────────────────┴─────┘
*1 按與CPU模塊由近到遠的順序分配通道3、通道4。
