三菱觸摸屏 GOT SIMPLE系列的安裝及尺寸規格(GS2107-WTBD安裝方法、GS2110-WTBD安裝方法、GS2107-WTBD安裝尺寸、GS2110-WTBD安裝尺寸)
三菱觸摸屏GOT SIMPLE系列GS2107-WTBD(7寸)、GS2110-WTBD(10寸)兩個產品型號，以下是GOT的接口規格進行說明。
1、安裝時必要的柜內尺寸

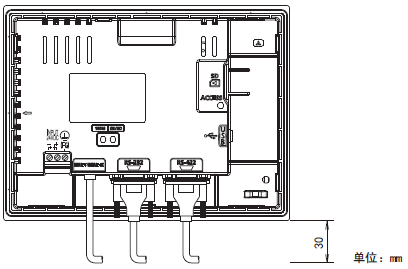

GOT安裝時，應考慮以下的柜內尺寸進行安裝。(需要的尺寸為縱向顯示時將顯示部順時針旋轉90度的尺寸)
要點：關于連接電纜
根據GOT上安裝的連接電纜的種類，有可能需要超過所記載的尺寸距離。應考慮接頭的尺寸和電纜彎曲半徑進行設置。
2、面板開孔尺寸

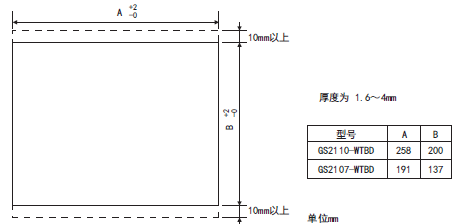

請按照下列尺寸，在面板的表面開安裝孔。
此時，為了能裝上安裝用的金屬配件，需要上下分別預留10mm的空間。
. 橫向顯示時(縱向顯示時旋轉90度的尺寸)
3、安裝位置

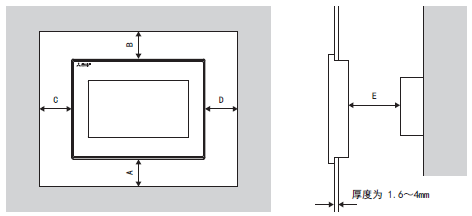

安裝GOT時，需要按下圖與結構物體及其它設備保持適當?shù)木嚯x。
. 橫向顯示時(需要的尺寸為縱向顯示時顯示部順時針旋轉90度的距離)
┌─────────────────┬────┬─────┬─────┬─────┐
│ 條件 │A、D │ B │ C │ E │
├─────────────────┼────┼─────┼─────┼─────┤
│周圍有產生輻射噪音或者發熱設備時 │50mm以上│80mm以上*1│50mm以上*2│100mm以上 │
├─────────────────┼────┼─────┼─────┼─────┤
│周圍沒有產生輻射噪音或者發熱設備時│20mm以上│20mm以上 │20mm以上 │20mm以上 │
└─────────────────┴────┴─────┴─────┴─────┘
*1 縱向放置時為50mm以上
*2 縱向放置時為80mm以上
4、柜內溫度和安裝角度

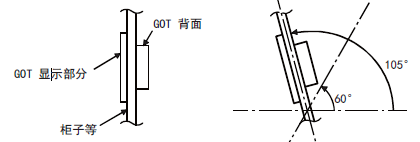

向控制柜內等安裝時，應按照下圖放置顯示器。
橫向放置、縱向放置時都一樣，如下：
柜內溫度40~50℃時的安裝角度為60℃~105℃的范圍內。
如果使用以上之外的角度，可能造成GOT加速損壞。
柜內溫度應控制在0~40℃。
5、安裝步驟
將GOT以面板嵌入的方式安裝。應按以下步驟進行安裝。
此外，請將安裝面板的厚度設為1.6~4mm。
1)、插入到面板中時，請將GOT插入面板的正面。
2)、GOT的固定 在GOT的模塊固定用孔中，掛上安裝用的金屬配件(附帶)，并在規定的扭矩范圍(0.36~0.48N·m)內擰緊固定安裝螺栓(附帶)。
3)、GOT從工廠出貨時，在顯示部上貼著保護用的膜。在安裝完畢后應將其揭下。
