三菱PLC iQ-F FX5UC的安裝方法說明( FX5UC安裝)
1、FX5UC安裝位置

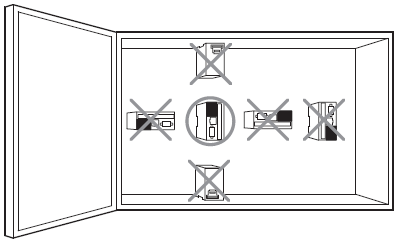

1)、控制柜內的安裝位置
為了防止溫度上升，請勿采取地面、天花板或垂直方向的安裝方式。請務必按照下圖所示，水平安裝在柜壁上。

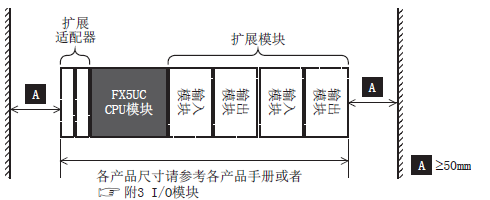

2)、控制柜內的安裝位置
可編程控制器以CPU模塊為中心，可在其左右連接擴展設備。請?jiān)谀K主體和其他設備或結構之間，設置50mm以上的空間。
如有增加擴展設備預定的時候，請務必在左右留出必要的空間。
3)、控制柜內的安裝位置
請?jiān)谀K主體和其他設備或結構之間，設置50mm以上的空間。
2、FX5UC安裝在控制柜內的方法的討論

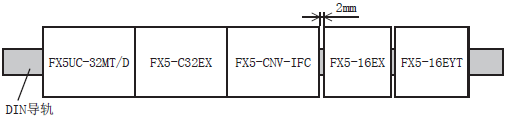

通過擴展電纜連接時，安裝時請?jiān)诋a(chǎn)品與產品之間留出2mm左右的間隔。
[DIN導軌安裝]
. 可以安裝在DIN46277(寬35mm)的DIN導軌上。
. 可以輕易地移動和拆卸。
. 控制柜內的安裝高度僅高出所使用DIN導軌部分的高度。
DIN導軌安裝/拆卸的詳細內容請參考FX5U用戶手冊44頁，在DIN導軌上的安裝/拆卸方法。
[安裝例]
3、在DIN導軌上的安裝/拆卸方法
CPU模塊可以安裝在DIN46277(寬度35mm)的DIN導軌上。
1)、安裝前的準備
a、連接擴展設備
根據所要擴展的產品，有時候在安裝到控制柜內之前需要先安裝到CPU模塊上。
. 擴展適配器、擴展模塊(擴展連接器型)在安裝到控制柜內之前請先安裝到CPU模塊上。
. 將CPU模塊安裝到控制柜內之后，再將擴展模塊(擴展電纜型)、終端模塊安裝到控制柜內。
. 請?jiān)诎惭bCPU模塊前進行電池的安裝(更換)。
b、防塵膜的粘貼
在進行安裝、接線施工之前，請將防塵膜粘貼到通風孔上。
粘貼要領請參考防塵膜上所記載的內容。
此外，安裝、接線施工結束后，請務必將其取下。
2)、CPU模塊的安裝
擴展適配器、擴展模塊(擴展連接器型)在安裝到控制柜內之前請先安裝到CPU模塊上。
3)、擴展模塊(擴展電纜型)的安裝
a. 推出擴展模塊(擴展電纜型)的DIN導軌安裝用卡扣。
b. 將DIN導軌安裝槽的上側對準DIN導軌后掛上。
c. 將產品按壓在DIN導軌上。
d. 將產品按壓到DIN導軌上，在此狀態下鎖住DIN導軌安裝用卡扣。
e. 連接擴展電纜。擴展電纜的連接方法請參考FX5U用戶手冊46頁，連接CPU模塊和擴展設備的方法。
4)、終端模塊的安裝
a. 將CPU模塊和擴展模塊、終端模塊上連接的電源電源全部斷開。
b. 將DIN導軌安裝槽的上側(右圖A)對準DIN導軌后掛上。
c. 將產品按壓在DIN導軌上。
5)、CPU模塊的拆卸
a. 拆卸電源電纜、輸入/輸出電纜等連接電纜。
b. 用一字螺絲刀頂住DIN導軌安裝用卡扣的孔。對擴展適配器、擴展模塊(連接器型)的DIN導軌安裝用卡扣也是相同的操作方法。
c. 如右圖所示，操作一字螺絲刀，拉出所有設備的DIN導軌安裝用卡扣。
d. 將產品從DIN導軌上拆下。
e. 壓入DIN導軌安裝用卡扣。
4、連接CPU模塊和擴展設備的方法

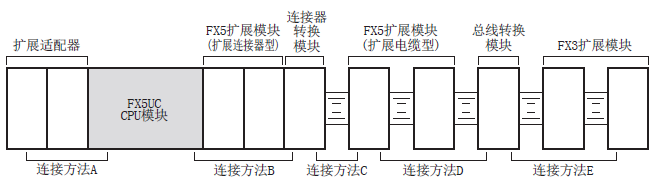

1)、擴展設備的連接構成
CPU模塊、擴展適配器、擴展模塊根據產品間的組合，其連接方法不同。
使用下述連接構成例對連接方法進行說明。
2)、連接方法A-連接擴展適配器
a. 拆下擴展適配器連接用連接器蓋板。
b. 滑動CPU模塊的擴展適配器連接用卡扣。
c. 將擴展適配器連接到CPU模塊上。
d. 滑動CPU模塊的擴展適配器連接用卡扣，固定擴展適配器
3)、連接方法B-連接擴展模塊(擴展連接器型)
針對連接擴展模塊(擴展連接器型)方法進行說明。
a. 滑動所連接的模塊(左側)的擴展模塊連接用卡扣。
b. 拆卸次段擴展連接器蓋板。
e. 連接擴展模塊。
d. 滑動所擴展的模塊的擴展模塊連接用卡扣，固定擴展模塊。
4)、連接方法C-連接連接器轉換模塊(擴展連接器型)和擴展模塊(擴展電纜型)
將露出擴展模塊(擴展電纜型)的擴展電纜連接到模塊轉換模塊(擴展連接器型)的次段擴展連接器。
5)、連接方法法D-將擴展模塊(擴展電纜型)間連接
a. 拆下所連接模塊(左側)的上蓋板。
b. 將連接模塊(右側)的擴展電纜連接到所連接模塊(左側)上。
c. 安裝上蓋板。
d. 請將擴展電纜的拔出標拉出到上蓋板右側。
6)、連接方法E-連接總線轉換模塊和FX3智能功能模塊
將露出FX3擴展模塊的擴展電纜連接到總線轉換模塊的次段擴展連接器。

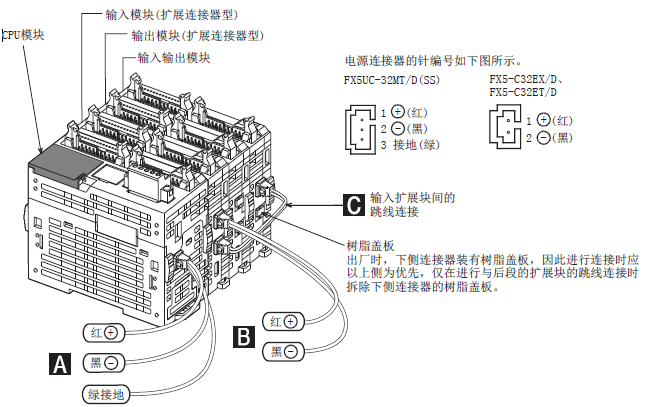

7)、連接電源電纜
需要對FX5UC CPU模塊和FX5-C32EX/D、FX5-C32ET/D進行供電。
FX5UC CPU模塊使用CPU模塊用電源電纜進行供電。
FX5-C32EX/D、FX5-C32ET/D請通過上下2個電源連接器進行跳線連接。
FX5-C32EX/DS、FX5-C32ET/DSS通過輸入連接器而非電源連接器進行供電。

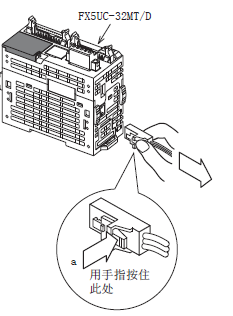

8)、拆卸電源電纜
用手指夾住電源電纜的連接器a部分，沿箭頭方向拆卸。
