三菱PLC iQ-F FX5U系列的多重中斷功能分析(FX5U多重中斷)

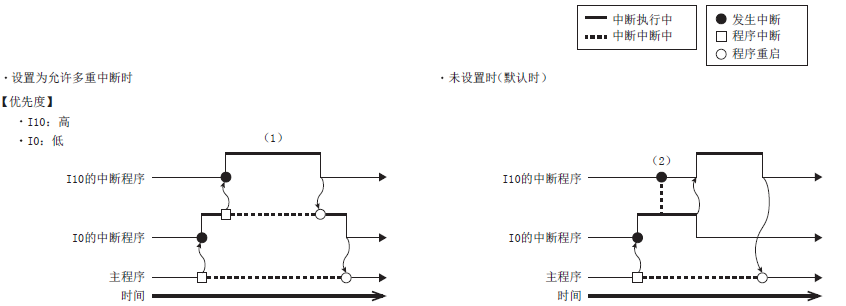

在三菱PLC FX5U中斷程序執行時發生了其他原因的中斷的情況下，根據設置的優先度，中斷優先度低的程序的執行，執行其執行條件成立且優先度高的程序。
(1) 暫停優先度低的中斷后執行優先度高的中斷。
(2) 即使發生優先度高的中斷，在執行中的中斷完成之前也將處于等待狀態。
1、中斷優先度
執行條件成立的程序的中斷優先度高于執行中的程序的中斷優先度時，按照中斷優先度執行程序。中斷優先度相同或較低時，在執行中的程序結束之前將處于等待狀態。
2、中斷優先度的設置
可更改中斷優先度(1~3)，導航窗口->[參數]->[FX5UCPU]->[CPU參數]->"中斷設置"->"模塊的中斷優先度設置"
操作步驟
第一步： 將中斷設置的多重中斷設為"允許"，點擊"詳細設置"。

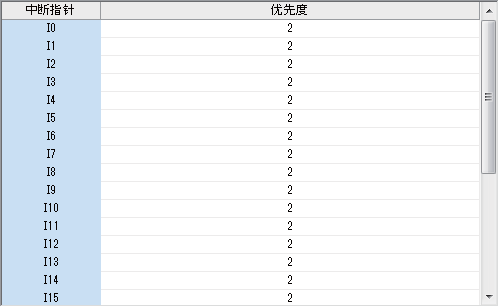

第二步： 更改各中斷指針的中斷優先度。
顯示內容
┌──────────┬────────────────┬────┬───┐
│項目 │內容 │設置范圍│默認 │
├──────────┼────────────────┼────┼───┤
│多重中斷 │設置是否允許多重中斷。 │. 禁止 │禁止 │
│ │ │. 允許 │ │
├─────┬────┼────────────────┼────┼───┤
│中斷優先度│詳細設且│設且中斷指針I(yè)0~I31的中斷優先度。│1~3*1 │2 │
└─────┴────┴────────────────┴────┴───┘
*1 數值越小，中斷優先度越高。
3、指定的優先度以下的中斷禁止/允許
即使正在進行多重中斷，也可通過DI指令/EI指令對指定的優先度以下的中斷進行禁止/允許。
要點：通過SD757(當前的中斷優先度)、SD758(中斷禁止優先度設置值)可確認禁止中斷的優先度及當前的中斷優先度。
