三菱iQ-F FX5UC系列PLC產品的各部位名稱說明
三菱PLC (MELSEC) iQ-F FX5UC系列PLC產品的各部位名稱說明(FX5UC部位名稱)

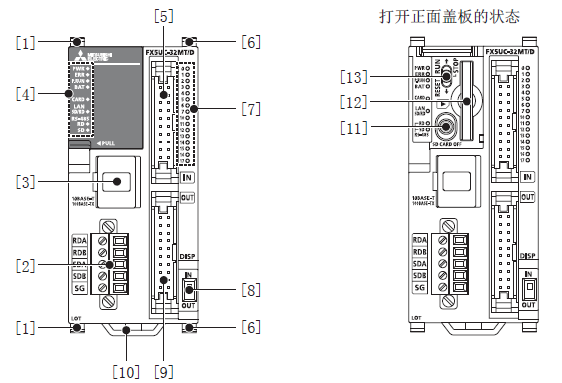

1、FX5UC系列PLC正面
┌───┬───────────┬───────────────────────┐
│編號 │名稱 │內容 │
├───┼───────────┼───────────────────────┤
│[1] │擴展適配器連接用卡扣 │連接擴展適配器時，用此卡扣固定。 │
├───┼───────────┼───────────────────────┤
│[2] │內置RS-485通信用端子排│用于連接支持RS-485的設備的端子排。 │
├───┼───────────┼───────────────────────┤
│(3] │內置以太網通信用連接器│用于連接支持以太網的設備的連接器。(帶蓋) │
├───┼───────────┴───────────────────────┤
│[4) │動作狀態顯示LED │
│ ├───────────┬───────────────────────┤
│ │PWR LED │顯示CPU模塊的通電狀態。 │
│ │ │燈亮: 通電中 │
│ │ │燈滅: 停電中，或硬件異常(通過LED確認) │
│ ├───────────┼───────────────────────┤
│ │ERR LED │顯示CPU模塊的錯誤狀態。(通過LED確認) │
│ │ │燈亮: 發生錯誤中，或硬件異常 │
│ │ │閃爍: 出廠狀態、發生錯誤中、硬件異常，或復位中│
│ │ │燈滅: 正常動作中 │
│ ├───────────┼───────────────────────┤
│ │P.RUN LED │顯示程序的動作狀態。 │
│ │ │燈亮: 正常動作中 │
│ │ │閃爍: PAUSE狀態 │
│ │ │燈滅: 停止中，或發生停止錯誤中 │
│ ├───────────┼───────────────────────┤
│ │BAT LED │顯示電池的狀態。 │
│ │ │閃爍: 發生電池錯誤中 │
│ │ │燈滅: 正常動作中(通過LED確認) │
│ ├───────────┼───────────────────────┤
│ │CARD LED │顯示SD存儲卡是否可以使用。 │
│ │ │燈亮: 可以使用，或不可拆下 │
│ │ │閃爍: 準備中 │
│ │ │燈滅: 未插入，或可拆下 │
│ ├───────────┼───────────────────────┤
│ │SD/RD LED │用內置以太網通信收發數據時燈亮。 │
│ ├───────────┼───────────────────────┤
│ │RD LED │用內置RS-485通信接收數據時燈亮。 │
│ ├───────────┼───────────────────────┤
│ │SD LED │用內置RS-485通信發送數據時燈亮。 │
├───┼───────────┼───────────────────────┤
│[5] │輸入連接器 │用于連接輸入信號電纜的連接器。 │
├───┼───────────┼───────────────────────┤
│[6] │擴展模塊連接用卡扣 │連接擴展模塊時，用此卡扣固定。 │
├───┼───────────┼───────────────────────┤
│[7] │輸入輸出顯示LED │輸入或輸出ON時燈亮。 │
├───┼───────────┼───────────────────────┤
│[8] │DISP開關 │用于切換輸入輸出顯示LED的輸入/輸出的開關。 │
├───┼───────────┼───────────────────────┤
│[9] │輸出連接器 │用于連接輸出信號電纜的連接器。 │
├───┼───────────┼───────────────────────┤
│[10] │DIN導軌安裝用卡扣 │用于將CPU模塊安裝在DIN46277(寬度: 35mm)的DIN │
│ │ │導軌上的卡扣。 │
├───┼───────────┼───────────────────────┤
│[11] │SD存儲卡使用停止開關 │拆下SD存儲卡時停止存儲卡訪問的開關。 │
├───┼───────────┼───────────────────────┤
│[12] │SD存儲卡槽 │安裝SD存儲卡的槽。 │
├───┼───────────┼───────────────────────┤
│[13] │RUN/STOP/RESET開關 │操作CPU模塊的動作狀態的開關。 │
│ │ │RUN: 執行程序 │
│ │ │STOP: 停止程序 │
│ │ │RESET: 復位CPU模塊(倒向RESET側保持約1秒) │
└───┴───────────┴───────────────────────┘

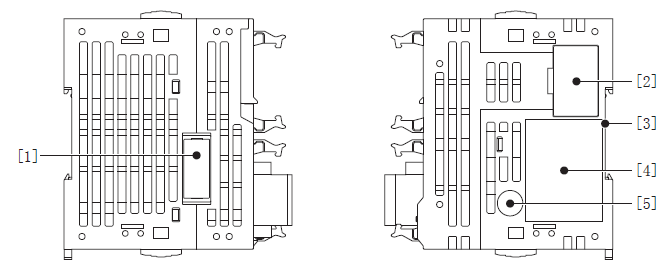

2、FX5UC系列PLC左側面/右側面
┌───┬───────────┬───────────────────────┐
│編號 │名稱 │內容 │
├───┼───────────┼───────────────────────┤
│[1] │連接擴展適配器用的連 │保護連接擴展適配器用的連接器的蓋板。 │
│ │接器蓋板 │ │
├───┼───────────┼───────────────────────┤
│[2] │次段擴展連接器蓋板 │次段擴展連接器用的保護蓋板。 │
├───┼───────────┼───────────────────────┤
│(3] │DIN導軌安裝槽 │可以安裝在DIN46277(寬度: 35mm)的DIN導軌上。 │
├───┼───────────┼───────────────────────┤
│[4] │銘牌 │記載了產品型號、制造編號、電源規格、MAC地址等 │
├───┼───────────┼───────────────────────┤
│[5] │正規品認證標簽 │防止偽造用的正規品認證標簽。 │
└───┴───────────┴───────────────────────┘
3、FX5UC系列PLC下側面
┌───┬───────────┬───────────────────────┐
│編號 │名稱 │內容 │
├───┼───────────┼───────────────────────┤
│[1] │電池蓋板 │電池連接用連接器的保護蓋板。 │
├───┼───────────┼───────────────────────┤
│[2] │CPU模塊用電源連接器 │用于連接電源電纜的連接器。 │
├───┼───────────┼───────────────────────┤
│(3] │RS-485終端電阻切換開關│切換內置RS-485通信用的終端電阻的開關。 │
└───┴───────────┴───────────────────────┘
要點：請使用螺絲刀等工具進行RS-485終端電阻切換開關的操作。此時，請注意避免工具的前端損壞開關部或外殼。
