iQ-R三菱CPU模塊STOP時的模擬輸出測試功能
CPU模塊在STOP時,能夠進行模擬輸出測試。此外,即使在模擬輸出測試中,下述的功能也有效。
. 標度功能
. 移位功能
. 報警輸出功能
此外,在寫入可以設置范圍外的數字值時,數字值設置范圍出錯(出錯代碼： 191□H)發生,校驗碼將被存儲至'CH1設置值校驗碼中'(Un\G400)。
一、動作
若在CPU模塊STOP時將'CH1輸出允許/禁止標志'(Y1)強制性地置為OFF->ON,則模擬輸出值也會由偏置值變?yōu)镈/A轉換后的模擬輸出值。

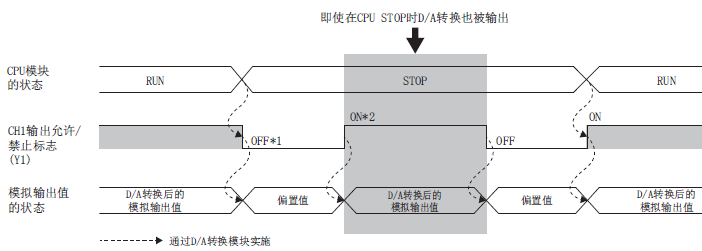

在將模擬輸出HOLD/CLEAR設置設為CLEAR(0)的情況下,CPU模塊置為STOP時的'CH1輸出允許/禁止標志'(Y1)以及與模擬輸出值的關系如下所示。
*1 由于CPU STOP,'CH1輸出允許/禁止標志(Y1)'將變?yōu)镺FF。
*2 若將'CH1輸出允許/禁止標志'(Y1)強制性地置為OFF->ON,則模擬輸出值也由偏置值變化為D/A轉換后的模擬輸出值。
1、將'D/A轉換允許/禁止設置'設為'D/A轉換允許'。
導航窗口->[參數]->[模塊信息]->模塊型號->[模塊參數]->'基本設置'->'D/A/D轉換允許/禁止設置功能'。
2、將'動作條件設置請求'(Y9)置為OFF->ON。
3、確認'動作條件設置結束標志'(X9)變?yōu)镺FF后,將'動作條件設置請求'(Y9)置為ON->OFF。
4、在緩沖存儲器的'CH1數字值'(Un\G460)區,設置與希望輸出的模擬值相符合的數字值。
5、將'CH1輸出允許/禁止標志'(Y1)置為OFF->ON。
CPU模塊在STOP時,能夠進行模擬輸出測試。此外,即使在模擬輸出測試中,下述的功能也有效。
. 標度功能
. 移位功能
. 報警輸出功能
此外,在寫入可以設置范圍外的數字值時,數字值設置范圍出錯(出錯代碼： 191□H)發生,校驗碼將被存儲至'CH1設置值校驗碼中'(Un\G400)。
一、動作
若在CPU模塊STOP時將'CH1輸出允許/禁止標志'(Y1)強制性地置為OFF->ON,則模擬輸出值也會由偏置值變?yōu)镈/A轉換后的模擬輸出值。
在將模擬輸出HOLD/CLEAR設置設為CLEAR(0)的情況下,CPU模塊置為STOP時的'CH1輸出允許/禁止標志'(Y1)以及與模擬輸出值的關系如下所示。
*1 由于CPU STOP,'CH1輸出允許/禁止標志(Y1)'將變?yōu)镺FF。
*2 若將'CH1輸出允許/禁止標志'(Y1)強制性地置為OFF->ON,則模擬輸出值也由偏置值變化為D/A轉換后的模擬輸出值。
二、設置方法
模擬輸出測試時在工程工具的軟元件測試中按下述的步驟進行設置。1、將'D/A轉換允許/禁止設置'設為'D/A轉換允許'。
導航窗口->[參數]->[模塊信息]->模塊型號->[模塊參數]->'基本設置'->'D/A/D轉換允許/禁止設置功能'。
2、將'動作條件設置請求'(Y9)置為OFF->ON。
3、確認'動作條件設置結束標志'(X9)變?yōu)镺FF后,將'動作條件設置請求'(Y9)置為ON->OFF。
4、在緩沖存儲器的'CH1數字值'(Un\G460)區,設置與希望輸出的模擬值相符合的數字值。
5、將'CH1輸出允許/禁止標志'(Y1)置為OFF->ON。
