三菱伺服驅動器MR-JE-B系列電池類型及構成圖
三菱伺服驅動器MR-JE-B系列電池類型及構成圖
時間:2015-08-27 來源:未知 作者:admin 點擊:9250次
三菱伺服MR-JE-B系列電池類型及構成圖(MR-JE電池類型)

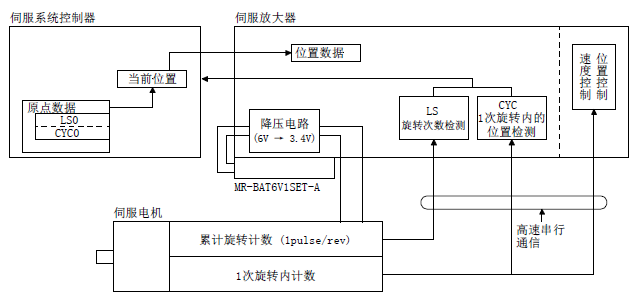

1、使用MR-BAT6V1SET-A電池時
1)、構成圖
2)、規格
┌───────────┬───────────────────────────┐
│項目 │內容 │
├───────────┼───────────────────────────┤
│方式 │電子式，電池備份方式 │
├───────────┼───────────────────────────┤
│最大旋轉范圍 │原點 ± 32767rev │
├───────────┼───────────────────────────┤
│(注1) │ 6000 │
│停電時最大轉速[r/min] │(僅限加速到6000r/min需要0.2s以上的情況。) │
├───────────┼───────────────────────────┤
│(注2) │ 約2萬小時(在裝置不通電且環境溫度為20°C的情況下) │
│電池備份時間 │約2.9萬小時(通電率為25%且環境溫度為20°C的情況下)(注3)│
└───────────┴───────────────────────────┘
==============備注======================
1. 停電時，軸因外力旋轉時的最大轉速。但是，因外力等因素伺服電機以3000r/min以上的速度旋轉時，如果接通電源可能會發生位置偏移。
2. MR-BAT6V1SET-A使用時的電池所需要的數據保存時間。無論伺服放大器通電/未通電與否，請?jiān)谶\(yùn)行日期起3年內更換電池。在規格范圍外使用時，可能會發生[AL.25 絕對位置丟失]。
3. 通電率25%是指平日通電8小時，周末不通電的情況。

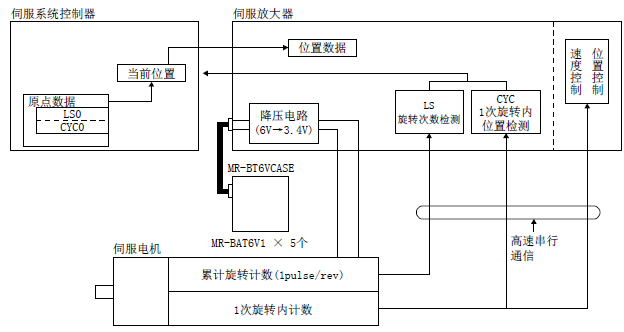

2、使用MR-BT6VCASE電池盒時
要點：1臺MR-BT6VCASE中最多可保存8個軸的伺服電機的絕對位置數據。
請務必在MR-BT6VCASE內安裝5個MR-BAT6V1電池。
1)、構成圖
2)、規格
┌───────────┬───────────────────────────┐
│項目 │內容 │
├───────────┼───────────────────────────┤
│方式 │電子式，電池備份方式 │
├───────────┼───────────────────────────┤
│最大旋轉范圍 │原點 ± 32767rev │
├───────────┼───────────────────────────┤
│(注1) │ 6000 │
│停電時最大轉速[r/min] │(僅限加速到6000r/min需要0.2s以上的情況。) │
├───────────┼───────────────────────────┤
│(注2) │約4萬小時/2軸以下，約3萬小時/3軸或約1萬小時/8軸 │
│ │(在裝置不通電且環境溫度為20°C的情況下) │
│電池備份時間 │約5.5萬小時/2軸以下，約3.8萬小時/3軸或約1.5萬小時/8軸 │
│ │(通電率為25%且環境溫度為20°C的情況下)(注4) │
└───────────┴───────────────────────────┘
==============備注======================
1. 停電時，軸因外力旋轉時的最大轉速。但是，因外力等因素伺服電機以3000r/min以上的速度旋轉時，
如果接通電源可能會發生位置偏移。
2. 使用5個MR-BAT6V1時的電池所需要的數據保存時間。使用壽命因軸數(包括增量系統中使用的軸)而異。
無論伺服放大器通電/未通電與否，請?jiān)谶\(yùn)行日期起3年內更換電池。在規格范圍外使用時，
可能會發生[AL. 25 絕對位置丟失]。
3. 通電率25%是指平日通電8小時，周末不通電的情況。
