三菱PLC iQ-R系列D/A轉換模塊的模式及遷移條件( iQ-R系列D/A轉換模塊的模式)
iQ-R系列D/A轉換模塊的型號有：R60DA4、R60DAV8、R60DAI8
MELSEC iQ-R系列中，D/A轉換模塊有普通模式及偏置/增益設置模式。應結合所使用的功能更改模式。
1、普通模式
普通模式分為普通輸出模式與波形輸出模式。
1)、普通輸出模式
是用于進行普通的D/A轉換的輸出模式?！癈H1數字值”(Un\G460)內所設置的值進行D/A轉換且模擬輸出。
2)、波形輸出模式
是用于進行波形輸出的輸出模式。“波形數據登錄區”(Un\G10000～Un\G89999)內所設置的值進行D/A轉換且模擬輸出。
2、偏置/增益設置模式
是用于進行偏置/增益設置的模式。

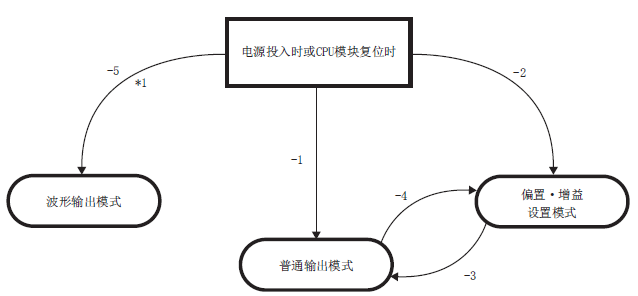

[模式的遷移]
關于各模式遷移條件，如下所示。
┌──┬───────────────────────────────────┐
│編號│遷移條件 │
├──┼───────────────────────────────────┤
│(1) │在工程工具的"基本設置" │
│ │ 中將"運行模式設置"設置為"普通模式(D/A轉換處理)"，將"輸出模式設置" │
│ │ 設置為"普通輸出模式" │
├──┼───────────────────────────────────┤
│(2) │在工程工具的"基本設置"中將"運行模式設置"設置為"偏置/增益設置模式" │
├──┼───────────────────────────────────┤
│(3) │根據下述的方法，進行模式遷移。 │
│ ├───┬───────────────────────────────┤
│ │方法1 │執行G(P).OFFGAN(參數"S":0: 普通輸出模式切換) │
│ ├───┬───────────────────────────────┤
│ │方法2 │在'模式切換設置(Un\G296，Un\G297)中設置下述值，執行 │
│ │ │'動作條件設置請求'(Y9)的OFF->ON->OFF │
│ │ │·Un\G296: 5260H │
│ │ │·Un\G297: 4441H │
├──┼───┴───────────────────────────────┤
│(4) │根據下述的方法，進行模式遷移 │
│ ├───┬───────────────────────────────┤
│ │方法1 │執行G(P).OFFGAN(參數"S":1: 偏置·增益設置模式切換) │
│ ├───┬───────────────────────────────┤
│ │方法2 │在'模式切換設置(Un\G296，Un\G297)中設置下述值，執行 │
│ │ │'動作條件設置請求'(Y9)的OFF->ON->OFF │
│ │ │·Un\G297: 5260H │
│ │ │·Un\G296: 4441H │
│ │ │·Un\G297: 5260H │
├──┼───┴───────────────────────────────┤
│ │在工程工具的"基本設置"中，將"運行模式設置"設置為"普通模式(D/A │
│ │轉換處理),將"輸出模式設置"設置為"波形輸出模式" │
└──┴───────────────────────────────────┘
*1 波形輸出模式與其它模式是相獨立的。在波形模式下啟動后，不能向其它模式遷移。
此外，在其它模式下啟動后，不能再向波形模式遷移。
[確認方法]
當前的模式可通過下述所示的內容進行確認。
┌───────────┬───────┬─────────┬────────┐
│模式 │RUN LED的狀態 │'輸出模式'(Un\G60)│'偏置/增益設置模│
│ │ │的存儲值 │式狀態標志'(XA) │
├────┬──────┼───────┼─────────┼────────┤
│普通模式│普通翰出棋式│亮燈 │0 │OFF*1 │
│ ├──────┼───────┼─────────┼────────┤
│ │波形輸出模式│亮燈 │1 │OFF │
├────┴──────┼───────┼─────────┼────────┤
│偏置/增益設置模式 │閃爍 │0 │ON*1 │
└───────────┴───────┴─────────┴────────┘
*1 '用戶范圍寫入請求'(YA)置為OFF時的狀態。
iQ-R系列D/A轉換模塊的型號有：R60DA4、R60DAV8、R60DAI8
MELSEC iQ-R系列中，D/A轉換模塊有普通模式及偏置/增益設置模式。應結合所使用的功能更改模式。
1、普通模式
普通模式分為普通輸出模式與波形輸出模式。
1)、普通輸出模式
是用于進行普通的D/A轉換的輸出模式?！癈H1數字值”(Un\G460)內所設置的值進行D/A轉換且模擬輸出。
2)、波形輸出模式
是用于進行波形輸出的輸出模式。“波形數據登錄區”(Un\G10000～Un\G89999)內所設置的值進行D/A轉換且模擬輸出。
2、偏置/增益設置模式
是用于進行偏置/增益設置的模式。
[模式的遷移]
關于各模式遷移條件，如下所示。
┌──┬───────────────────────────────────┐
│編號│遷移條件 │
├──┼───────────────────────────────────┤
│(1) │在工程工具的"基本設置" │
│ │ 中將"運行模式設置"設置為"普通模式(D/A轉換處理)"，將"輸出模式設置" │
│ │ 設置為"普通輸出模式" │
├──┼───────────────────────────────────┤
│(2) │在工程工具的"基本設置"中將"運行模式設置"設置為"偏置/增益設置模式" │
├──┼───────────────────────────────────┤
│(3) │根據下述的方法，進行模式遷移。 │
│ ├───┬───────────────────────────────┤
│ │方法1 │執行G(P).OFFGAN(參數"S":0: 普通輸出模式切換) │
│ ├───┬───────────────────────────────┤
│ │方法2 │在'模式切換設置(Un\G296，Un\G297)中設置下述值，執行 │
│ │ │'動作條件設置請求'(Y9)的OFF->ON->OFF │
│ │ │·Un\G296: 5260H │
│ │ │·Un\G297: 4441H │
├──┼───┴───────────────────────────────┤
│(4) │根據下述的方法，進行模式遷移 │
│ ├───┬───────────────────────────────┤
│ │方法1 │執行G(P).OFFGAN(參數"S":1: 偏置·增益設置模式切換) │
│ ├───┬───────────────────────────────┤
│ │方法2 │在'模式切換設置(Un\G296，Un\G297)中設置下述值，執行 │
│ │ │'動作條件設置請求'(Y9)的OFF->ON->OFF │
│ │ │·Un\G297: 5260H │
│ │ │·Un\G296: 4441H │
│ │ │·Un\G297: 5260H │
├──┼───┴───────────────────────────────┤
│ │在工程工具的"基本設置"中，將"運行模式設置"設置為"普通模式(D/A │
│ │轉換處理),將"輸出模式設置"設置為"波形輸出模式" │
└──┴───────────────────────────────────┘
*1 波形輸出模式與其它模式是相獨立的。在波形模式下啟動后，不能向其它模式遷移。
此外，在其它模式下啟動后，不能再向波形模式遷移。
[確認方法]
當前的模式可通過下述所示的內容進行確認。
┌───────────┬───────┬─────────┬────────┐
│模式 │RUN LED的狀態 │'輸出模式'(Un\G60)│'偏置/增益設置模│
│ │ │的存儲值 │式狀態標志'(XA) │
├────┬──────┼───────┼─────────┼────────┤
│普通模式│普通翰出棋式│亮燈 │0 │OFF*1 │
│ ├──────┼───────┼─────────┼────────┤
│ │波形輸出模式│亮燈 │1 │OFF │
├────┴──────┼───────┼─────────┼────────┤
│偏置/增益設置模式 │閃爍 │0 │ON*1 │
└───────────┴───────┴─────────┴────────┘
*1 '用戶范圍寫入請求'(YA)置為OFF時的狀態。
