三菱PLC iQ-R程序的系統配置說明
三菱PLC iQ-R程序的系統配置說明
時間:2015-08-24 來源:未知 作者:admin 點擊:3579次

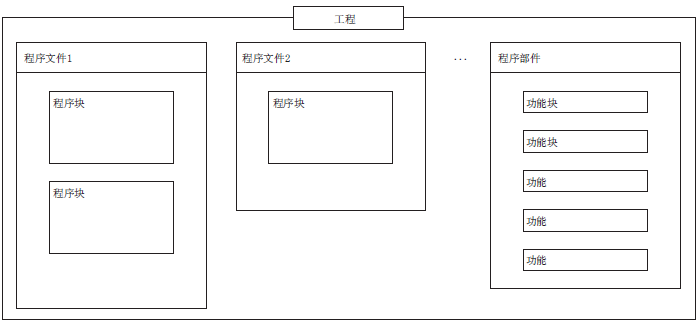

三菱iQ-R系列的工程工具中可以創建多個程序及多個程序部件，因此，可以根據處理劃分程序及程序部件，有關程序配置(三iQ-R程序配置)如下圖。
1、工程
工程是在CPU模塊中執行的數據(程序、參數等)的集合。
每一個CPU模塊中只可寫入一個工程。
工程中需要?jiǎng)?chuàng)建一個以上的程序文件。
2、程序文件
程序文件是程序與程序部件的集合。
程序文件由一個以上的程序塊構成。
通過程序文件單位的操作，可以將程序的執行類型由恒定周期執行類型替換為待機類型，對是否將數據寫入至CPU模塊中進行更改。
3、程序塊
程序塊將變?yōu)闃?gòu)成程序的單位。

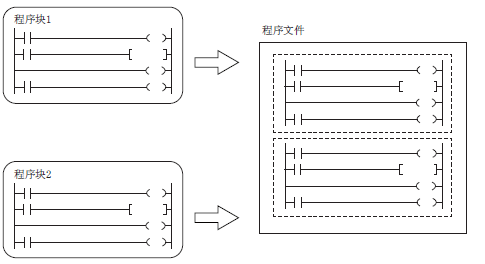

可以在程序文件中創建多個程序塊并按照登錄順序執行。
如果對各功能及處理都劃分程序塊，可以設計可容易進行程序的的順序更改及交換的程序。
程序塊的程序本體存儲到各登錄目標程序中的程序文件中。
通過對各程序塊分開創建主程序、子程序、中斷程序，可以創建易懂的程序。
1)、主程序
是從程序步0到FEND指令為止的程序。
2)、子程序
是從指針(P)到RET指令為止的程序。
只在通過子程序調用指令(CALL指令、ECALL指令等)調用的情況下執行。
3)、中斷程序
是從中斷指針(I)到IRET指令為止的程序。
如果發生中斷原因，執行與該中斷指針編號相對應的中斷程序。
============================備注======================================
. 子程序以及中斷程序是在FEND指令以后進行創建。FEND指令以后的程序不作為主程序進行執行。
. 為了創建易懂的程序，應將成對的FOR指令與NEXT指令、MC指令與MCR指令在一個程序塊中使用。
. 簡單程序的情況下，在一個程序塊內僅記述主程序，可以使其在CPU模塊中執行。
1、工程
工程是在CPU模塊中執行的數據(程序、參數等)的集合。
每一個CPU模塊中只可寫入一個工程。
工程中需要?jiǎng)?chuàng)建一個以上的程序文件。
2、程序文件
程序文件是程序與程序部件的集合。
程序文件由一個以上的程序塊構成。
通過程序文件單位的操作，可以將程序的執行類型由恒定周期執行類型替換為待機類型，對是否將數據寫入至CPU模塊中進行更改。
3、程序塊
程序塊將變?yōu)闃?gòu)成程序的單位。
可以在程序文件中創建多個程序塊并按照登錄順序執行。
如果對各功能及處理都劃分程序塊，可以設計可容易進行程序的的順序更改及交換的程序。
程序塊的程序本體存儲到各登錄目標程序中的程序文件中。
通過對各程序塊分開創建主程序、子程序、中斷程序，可以創建易懂的程序。
1)、主程序
是從程序步0到FEND指令為止的程序。
2)、子程序
是從指針(P)到RET指令為止的程序。
只在通過子程序調用指令(CALL指令、ECALL指令等)調用的情況下執行。
3)、中斷程序
是從中斷指針(I)到IRET指令為止的程序。
如果發生中斷原因，執行與該中斷指針編號相對應的中斷程序。
============================備注======================================
. 子程序以及中斷程序是在FEND指令以后進行創建。FEND指令以后的程序不作為主程序進行執行。
. 為了創建易懂的程序，應將成對的FOR指令與NEXT指令、MC指令與MCR指令在一個程序塊中使用。
. 簡單程序的情況下，在一個程序塊內僅記述主程序，可以使其在CPU模塊中執行。
