三菱PLC Q系列替換ACPU變址寄存器時的注意事項
1、變址寄存器的替換
對于變址寄存器，在A 系列中為"Z、Z1~Z6、V、V1~V6 ", 在Q 系列中為"Z0~Z15"，規格不相同。
在Q系列中，"V"變?yōu)樽冎防^電器。對于梯形圖塊的起始開始的觸點，作為記憶PLS/PLF 信息的軟元件使用。
通過執行可編程控制器類型更改，將A 系列程序引用到Q 系列中時的變址寄存器的替換如下所示。
A系列 Q系列
Z Z0
Z1~Z6 Z1~Z6
V Z7
V1~V6 Z8~Z13
2、變址寄存器的32位指定
在A系列中通過32位指令使用變址寄存器時，將Z作為低位16位處理，將與Z相同編號的V作為高位16位的值處理。
與此相對應，在Q系列中，將Zn作為低位16位處理，將Zn+1作為高位16位的值處理。
在進行可編程控制器類型更改的程序中包含有變址寄存器的32位指定時，在進行可編程控制器類型更改后需要對變址寄存器進行重新審核。
運算結果變?yōu)?2 位的指令的示例如下所示。
┌───────┬─────────┬───────────┐
│ 指令 │ A系列 │ QCPU │
├───────┼─────────┼───────────┤
│DMOV D0 Z1 │V1、Z1(高位、低位)│Z2、Z1(高位、低位) │
├───────┼─────────┼───────────┤
│DMOV D0 D1 Z1 │Z1(商)、V1(余數) │Z1(商)、Z2(余數) │
└───────┴─────────┴───────────┘
通過可編程控制器類型更改將A系列程序引用到Q系列中時，有時會發生運算結果被存儲到與所希望的變址寄存器不相同的編號中。

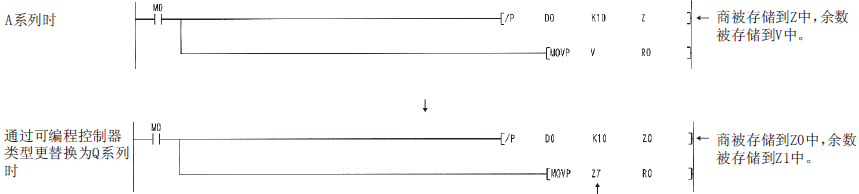

[QCPU替換ACPU示例]
