三菱觸摸屏GOT 2000連接電纜的加工說明(GOT 2000連接電纜制做)
加工時需鐵氧體磁芯、線夾和電纜屏蔽材料。此外，EMC指令適用試驗中使用下列產品。
. TDK株式會社生產的ZCAT3035-1330鐵氧體磁芯
. 三菱電機生產的AD75CK型線夾
. 日本ZIPPERTUBING (株)ZIPPERTUBE SHNJ型
1. 以太網連接
剝開電纜兩端的保護膜，如下圖所示，露出接地用編組屏蔽線。用于通過線夾進行的接地。
. 通過本體以太網接口連接
2. CPU直接連接
(1) RS-232電纜、RS-422電纜

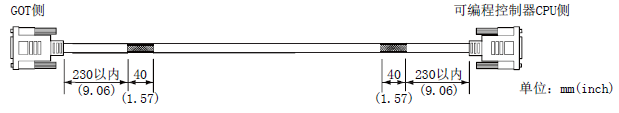

請?jiān)谙聢D所示的電纜位置上安裝鐵氧體磁芯。
3. 計算機鏈接連接
(1) RS-232電纜、RS-422電纜

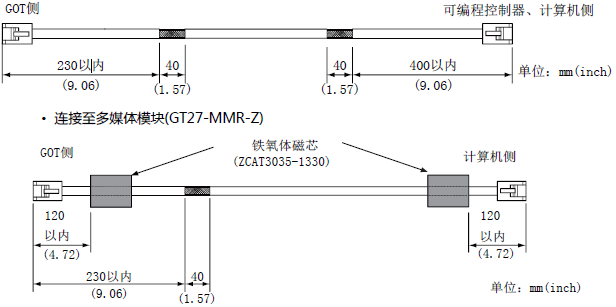

剝開電纜兩端的保護膜，如下圖所示，露出接地用編組屏蔽線。
用于通過線夾進行的接地
4. 總線連接
(1) GT15-QC □ B、GT15-QC □ BS

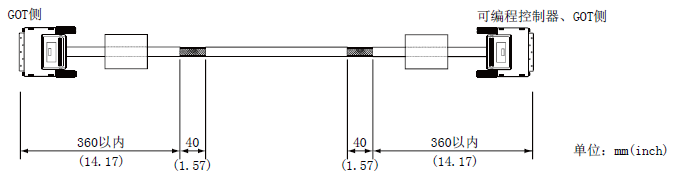

剝開電纜兩端的保護膜，如下圖所示，露出接地用編組屏蔽線。
用于通過線夾進行的接地
(2) GT15-C □ BS
1步. 按下圖所示的長度修剪電纜兩端露出的接地線。

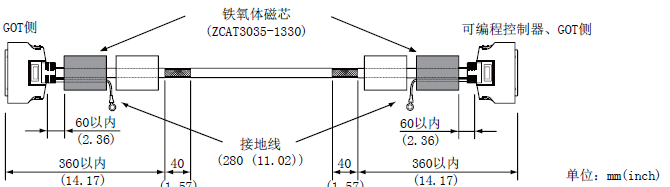

2步. 在下圖所示的電纜位置安裝鐵氧體磁芯，并使接地線穿過鐵氧體磁芯。
3步. 剝開電纜兩端的保護膜，如下圖所示，露出接地用編組屏蔽線。
用于通過線夾進行的接地
(3) 其他總線連接電纜

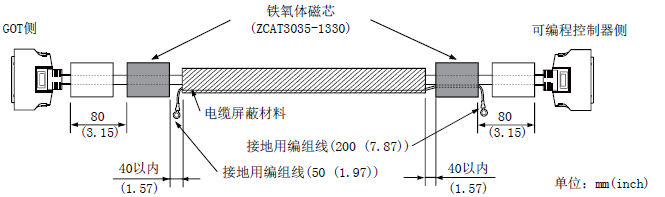

1步. 在電纜上纏繞電纜屏蔽材料，并將屏蔽材料的接地用編組線抽出下圖所示的長度。
2步. 在下圖所示的電纜位置安裝鐵氧體磁芯，并使可編程控制器側的接地用編組線穿過鐵氧體磁芯。
5. MELSECNET/H連接(PLC間網絡)連接
6. CC-Link IE現場網絡連接
7. CC-Link連接(智能設備站)
8. 外部輸入輸出機器連接
9. 視頻連接、RGB連接
(1) 視頻輸入電纜、(2) RGB輸入電纜、RGB輸出電纜
10. 其他公司生產的可編程控制器、微型計算機、溫度調節器、變頻器、伺服放大器、CNC、MODBUS/RTU、
MODBUS/TCP連接連接GOT和連接機器的電纜(RS-232電纜、RS-422/485電纜)需由用戶自制。
加工時需鐵氧體磁芯、線夾和電纜屏蔽材料。此外，EMC指令適用試驗中使用下列產品。
. TDK株式會社生產的ZCAT3035-1330鐵氧體磁芯
. 三菱電機生產的AD75CK型線夾
. 日本ZIPPERTUBING (株)ZIPPERTUBE SHNJ型
1. 以太網連接
剝開電纜兩端的保護膜，如下圖所示，露出接地用編組屏蔽線。用于通過線夾進行的接地。
. 通過本體以太網接口連接
2. CPU直接連接
(1) RS-232電纜、RS-422電纜
請?jiān)谙聢D所示的電纜位置上安裝鐵氧體磁芯。
3. 計算機鏈接連接
(1) RS-232電纜、RS-422電纜
剝開電纜兩端的保護膜，如下圖所示，露出接地用編組屏蔽線。
用于通過線夾進行的接地
4. 總線連接
(1) GT15-QC □ B、GT15-QC □ BS
剝開電纜兩端的保護膜，如下圖所示，露出接地用編組屏蔽線。
用于通過線夾進行的接地
(2) GT15-C □ BS
1步. 按下圖所示的長度修剪電纜兩端露出的接地線。
2步. 在下圖所示的電纜位置安裝鐵氧體磁芯，并使接地線穿過鐵氧體磁芯。
3步. 剝開電纜兩端的保護膜，如下圖所示，露出接地用編組屏蔽線。
用于通過線夾進行的接地
(3) 其他總線連接電纜
1步. 在電纜上纏繞電纜屏蔽材料，并將屏蔽材料的接地用編組線抽出下圖所示的長度。
2步. 在下圖所示的電纜位置安裝鐵氧體磁芯，并使可編程控制器側的接地用編組線穿過鐵氧體磁芯。
5. MELSECNET/H連接(PLC間網絡)連接
6. CC-Link IE現場網絡連接
7. CC-Link連接(智能設備站)
8. 外部輸入輸出機器連接
9. 視頻連接、RGB連接
(1) 視頻輸入電纜、(2) RGB輸入電纜、RGB輸出電纜
10. 其他公司生產的可編程控制器、微型計算機、溫度調節器、變頻器、伺服放大器、CNC、MODBUS/RTU、
MODBUS/TCP連接連接GOT和連接機器的電纜(RS-232電纜、RS-422/485電纜)需由用戶自制。
