三菱觸摸屏GOT 2000系列電源線、GOT 2000接地線的連接
對于電源線和接地線，請根據以下指示進行配線及連接。
如使用與下述內容不同的方法進行配線及連接，則可能會不符合EMC指令的要求。
配線方法
如圖所示連接電源線、接地線，請務必在以下所示的范圍內安裝鐵氧體磁芯(TDK株式會社生產的ZCAT3035-1330)。
GT23無需安裝鐵氧體磁芯。
此外，LG線、FG線請務必接地。
(1) 電源為AC100V~240V的GOT的電源部
(2) 電源為DC24V的GOT的電源部
對于電源線和接地線，請根據以下指示進行配線及連接。
如使用與下述內容不同的方法進行配線及連接，則可能會不符合EMC指令的要求。
配線方法
如圖所示連接電源線、接地線，請務必在以下所示的范圍內安裝鐵氧體磁芯(TDK株式會社生產的ZCAT3035-1330)。
GT23無需安裝鐵氧體磁芯。
此外，LG線、FG線請務必接地。

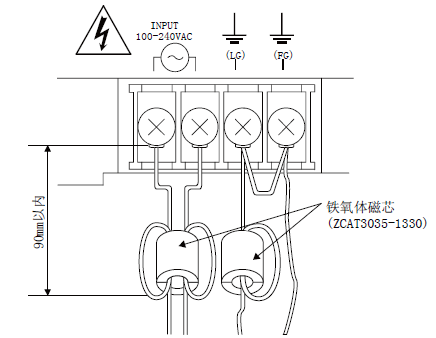

(1) 電源為AC100V~240V的GOT的電源部

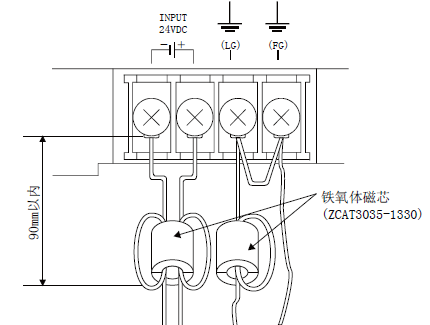

(2) 電源為DC24V的GOT的電源部
