三菱PLC脈沖微分指令(PLS、PLF)的功能說明
    微分指令可以將脈寬較寬的輸入信號變成脈寬等于PLC一個掃描周期的觸發脈沖信號，相當于對輸人信號進行微分處理，如下圖所示。
    PLS稱為上升沿微分指令，其作用是在輸人信號的上升沿產生一個掃描周期的脈沖輸出。
    PLF稱為下降沿微分指令，其作用是在輸入信號的下降沿產生一個掃描周期的脈沖輸出。
    脈沖微分指令的應用格式圖所示。

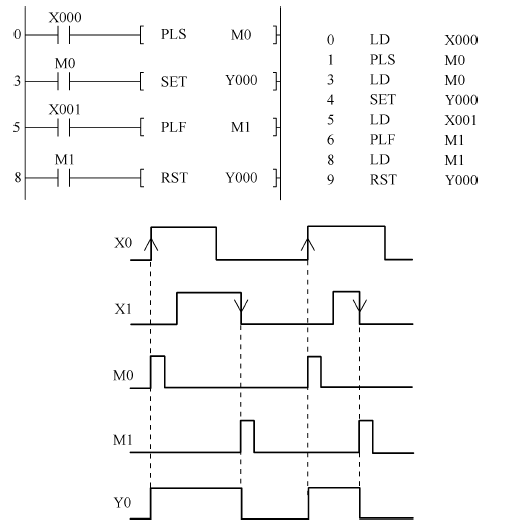

    脈沖微分指令的使用如下圖所示，利用微分指令檢測到信號的邊沿，M0或M1僅接通一個掃描周期，通過置位和復位指令控制Y0的狀態。


三菱PLC脈沖微分指令指令使用說明:
    1) PLS, PLF指令的目標元件為Y和M。
    2) 使用PLS指令時，是利用輸人信號的上升沿來驅動目標元件，使其接通一個掃描周期；使用PLF指令時，是利用輸人信號的下降沿來驅動目標元件，使其接通一個掃描周期。
