三菱PLC FX3S高速計數器輸入端子的分配及功能的切換

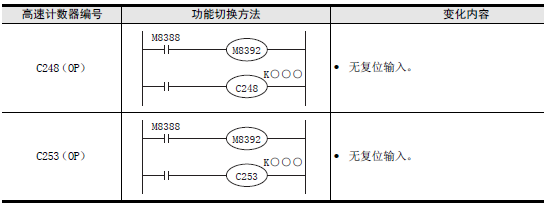

C248、C254與特殊輔助繼電器(M8288)組合使用后，輸入端子的功能會改變。此外，請在編程的時候?qū)⑻厥廨o助繼電器寫在計數器前面。
高速計數器中使用的基本單元輸入端子的輸入濾波器會被自動設定為10μs(X000、X001)，或是50μs(X002~X007)。
因此，不需要使用特殊數據寄存器D8020(輸入濾波器的調節)。
此外，不作為高速計數器輸入使用的輸入繼電器的輸入濾波器維持10ms(初始值)。
輸入X000~X007，可用于高速計數器、輸入中斷、脈沖捕捉以及SPD指令、ZRN指令、DSZR指令和通用輸入等。因此請勿重復使用輸入編號。
輸入到高速計數器中的信號，不能超過上述的響應頻率。如果輸入了超出這個頻率的信號時，可能會發生看門狗定時器錯誤，或并聯鏈接等通信功能不能正常運行，請注意。
根據使用計數器編號，響應頻率發生變化，輸入濾波器被固定于10μs(X000、X001)或50μs(X002~X007)。即使被輸入的噪音超過響應頻率，根據使用的輸入濾波器值，也可能被計數，敬請注意。
C248、C254與特殊輔助繼電器(M8288)組合使用后，輸入端子的功能會改變。此外，請在編程的時候?qū)⑻厥廨o助繼電器寫在計數器前面。
使用方面注意事項
如果用模擬開關等有觸點的設備執行高速計數器的動作時，由于開關的振動，計數器可能出現計數誤差，請注意。高速計數器中使用的基本單元輸入端子的輸入濾波器會被自動設定為10μs(X000、X001)，或是50μs(X002~X007)。
因此，不需要使用特殊數據寄存器D8020(輸入濾波器的調節)。
此外，不作為高速計數器輸入使用的輸入繼電器的輸入濾波器維持10ms(初始值)。
輸入X000~X007，可用于高速計數器、輸入中斷、脈沖捕捉以及SPD指令、ZRN指令、DSZR指令和通用輸入等。因此請勿重復使用輸入編號。
輸入到高速計數器中的信號，不能超過上述的響應頻率。如果輸入了超出這個頻率的信號時，可能會發生看門狗定時器錯誤，或并聯鏈接等通信功能不能正常運行，請注意。
根據使用計數器編號，響應頻率發生變化，輸入濾波器被固定于10μs(X000、X001)或50μs(X002~X007)。即使被輸入的噪音超過響應頻率，根據使用的輸入濾波器值，也可能被計數，敬請注意。
