將三菱PLC A系列CPU以及QnA系列CPU的程序、注釋等替換為Q系列的操作是通過GX Developer的“可編程控制器類型更改”進行。
1、ACPU至QCPU的程序轉換步驟概述
  程序的轉換按照下圖的(1)→(2)→(3)的順序?qū)嵤?br /> (1) 為轉換源數據的讀取處理。
 (2) 為通過可編程控制器類型更改操作從ACPU程序轉換為QCPU 程序。
 (3) 為轉換后數據的寫入處理。

2、可編程控制器類型更改的操作
  可編程控制器類型更改是指，對讀取到GX Developer 中的數據的對象可編程控制器進行更改的功能。
  由于部分未能自動轉換的指令將變?yōu)镺UT SM1255(高性能型QCPU時)/OUTSM999(基本型QCPU時)，因
  此應在轉換后的程序中對這些指令或者SM1255/SM999 軟元件進行查找后，進行手動轉換。
  此外，對于智能功能模塊、網絡模塊，需要對程序、參數進行重新審核。
 (1) 通過GX Developer 進行ACPU 轉換的允許范圍
 下表中記述了從ACPU轉換為其它可編程控制器的轉換允許范圍。如下表所示范，可以進行從ACPU至所有可編程控制器CPU 的可編程控制器類型更改。
 (2) GX Developer 的操作
    (a) 選擇“Project(工程)”菜單的“Change PLC type(可編程控制器類型更改)”
    (b) 在“Change PLC type(可編程控制器類型更改)”對話框中對轉換后的可編程控制器類型進行指定。

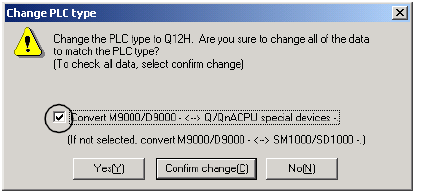

    (c) 選擇特殊繼電器/寄存器的轉換方法

    指定特殊繼電器/ 寄存器(ACPU:M9000/D9000 系列) 的軟元件的轉換目標。
    對“執行M9000/D9000 系列←→ Q/QnACPU 用軟元件轉換。”進行勾選。
      ·有勾選: 轉換為Q 專用軟元件。
      ·無勾選: 轉換為A 兼容(SM1000/SD1000 系列)。
    此外，選擇了基本型QCPU 時，固定為有勾選。
    進行軟元件轉換目標指定時建議選擇“有勾選”。
    進行了軟元件轉換目標指定后，點擊[Yes(是)] 或者[Confirm change(更改確認)]按鈕，實施可編程控制器類型更改。
      ·[是] : 在實施過程中無需進行用戶確認。
      ·[更改確認] : 對更改內容進行用戶確認后實施。
