三菱PLC FX3S單相單計數輸入分析
    FX3S單相單計數輸入---32位增/減的二進制計數器。

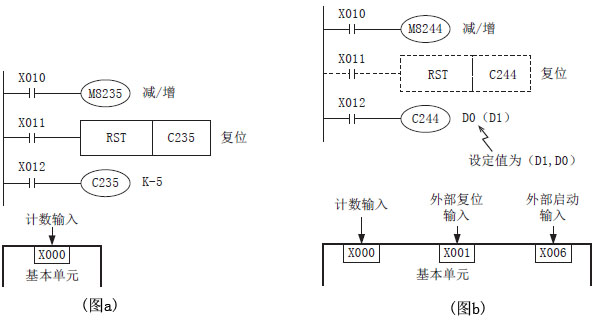

程序例如下圖

1、使用C235時(圖a)
 1)、C235在X012為ON時，對輸入X000的OFF→ON進行計數。
 2)、X011為ON時，執行RST指令，此時被復位。
 3)、通過M8235~M8245的ON/OFF，使計數器C235~C245在減/增計數之間變化。
2、使用C244時(圖b)
 1)、C244在X012為ON，且輸入X006變ON后就立即開始計數。
     計數輸入為X000，在這個例子中設定值為間接指定的數據寄存器的內容(D1、 D0)。
 2)、可以在程序中通過X011對C244進行復位。此外，C244的X001被分配至外部復位輸入，X001為ON時立即被復位。
 3)、通過M8235~M8245的ON/OFF，使計數器C235~C245在減/增計數之間變化。

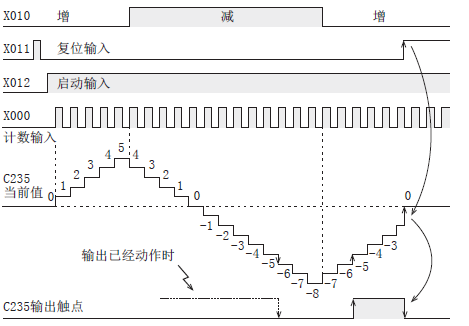

 圖b上述的計數器C235的動作如下所示。

 1)、C235以中斷方式，對計數輸入X000，進行增或是減計數。
 2)、計數器的當前值從“-6”增加到“-5”的時候，輸出觸點被置位，當前值從“-5”減少到“-6”的時候輸出觸點被復位。
 3)、當前值的增減與輸出觸點的動作無關，如果從2147483647開始增計數，則變成-2147483648。同樣地，如果從-2147483648開始減計數，則變成2147483647。(這樣的動作稱為環形計數)
 4)、復位輸入X011為ON時，執行RST指令，此時，計數器的當前值變?yōu)?，輸出觸點也復位。

 5)、即使電源斷開，計數器的當前值、輸出觸點的動作、復位狀態都會被掉電保持。
