三菱PLC FX3S系統整體構成分析(FX3S系統整體構成圖)

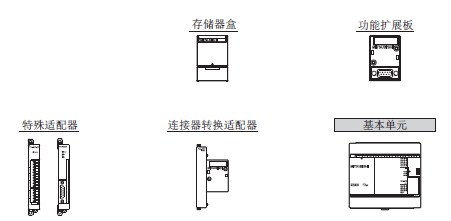

1、功能擴展板/連接器轉換適配器/存儲器盒的系統構成
   可分別連接1臺功能擴展板、連接器轉換適配器、存儲器盒。
   各產品的組合及可連接位置如下所示。
? 第1層:可連接功能擴展板、連接器轉換適配器、存儲器盒
? 第2層:可連接存儲器盒

   使用FX3G-422-BD時的限制
   使用基本單元的內置RS-422端口和FX3G-422-BD，同時分別連接消耗內部DC5V的設備(GOT等)時，請避免只連續使用其中的一個。
   如果連續使用，由于發熱會導致產品壽命縮短。

   ＜構成例＞
   基本單元的內置RS-422端口+GT1020-LBL(DC5V型)
   FX3G-422-BD+GT1020-LBL(DC5V型)
   請避免2臺GT1020LBL(DC5V型)連續使用。

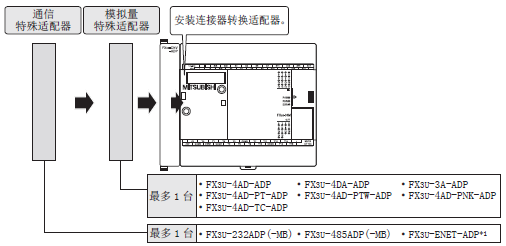

2、特殊適配器的系統構成
   通信特殊適配器及模擬量特殊適配器可各連接1臺。
   此外，使用特殊適配器時，需要有連接器轉換適配器。

   *1. 使用FX3U-ENET-ADP時，請連接在適配器最終段(左側)。
